莫来砂筛分40目70目选用西贝摇摆筛明智的选择

作者:西贝机械 时间:2022/7/29 9:01:49 次浏览

莫来砂筛分40目70目用摇摆筛,莫来砂是一种硅酸铝质耐火材料,一般应用在不锈钢精密铸造工艺中。耐火度1750度左右,莫来砂中的铝含量越高,铁含量越低,粉尘越小说明莫来砂产品质量越好。莫来砂是高岭土经高温烧结而成。分型一般有8-16目、16-30目、30-60目,60-80目,80-120目;莫来粉一般有200目、300目等,浇注的铸件,易脱壳、不变形、不易缩尺、光洁度好、成品率高。

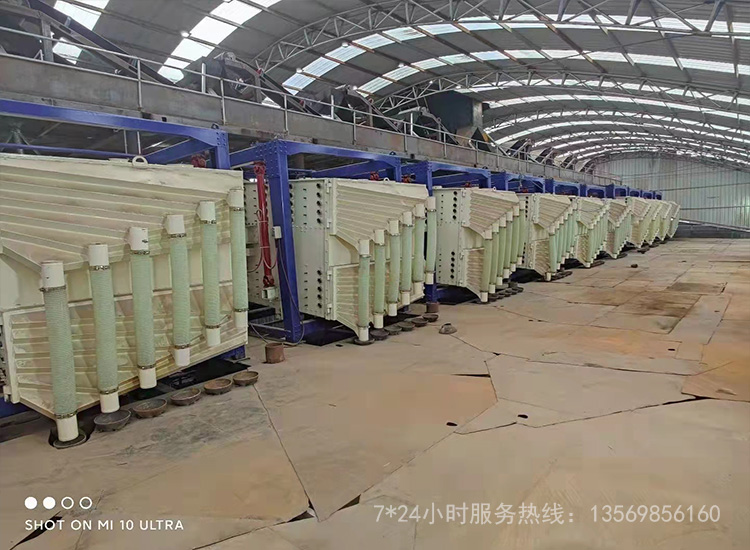

广东惠州某莫来砂厂原来一直使用传统的直线振动筛进行分级筛分出料成品率低,效率低,能耗高,混料严重,筛网不耐用,通过技术改造,把原有的直线振动筛该为粗料8目16目筛分,新增我公司生产的方形摇摆筛作为成品料30目60目80目120目分级筛分,通过改造能耗降低30%,成品料比原来精度高20%,产量提高30%。下面给大家详细讲解下方形摇摆筛结构,用途。

方形摇摆筛是一种低噪音高精度的细粉筛分机。 它适用于筛分和过滤颗粒,粉末和粘液等材料。 在正常情况下使用,方形摇摆筛的使用寿命可以达到20年以上。从摇摆筛的筛箱运动轨迹可以看出,方形摇摆筛又称往复筛,其驱动装置所产生的振动力是绕固定轴,方向呈一定规律变化的惯性力,其本质是有偏心轮绕定轴转动所形成的往复惯性力。由于其惯性带动物料的运动从而实现方形摇摆筛的筛分效果。

摆式振动筛结构

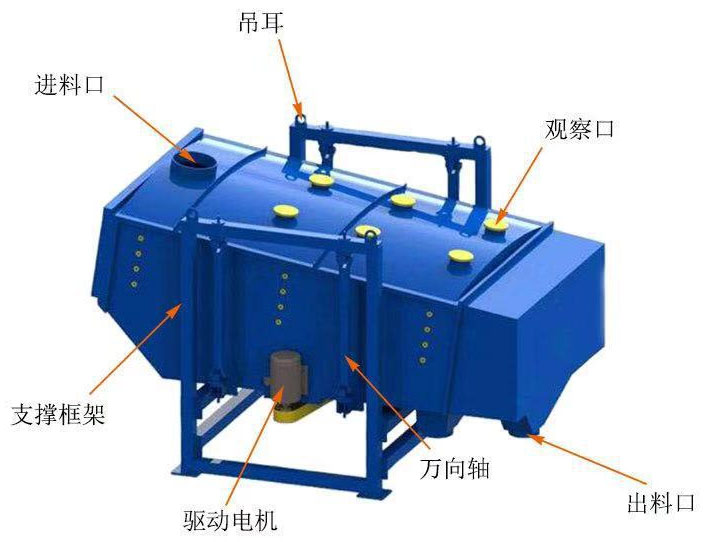

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。


莫来砂筛分40目70目选用西贝摇摆筛明智的选择

莫来砂筛分40目70目选用西贝摇摆筛明智的选择

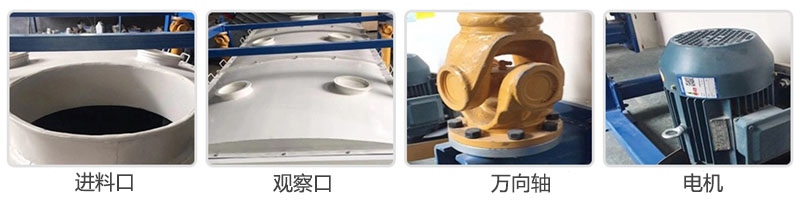

筛箱:包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;驱动装置:驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。

莫来砂筛分40目70目选用西贝摇摆筛明智的选择

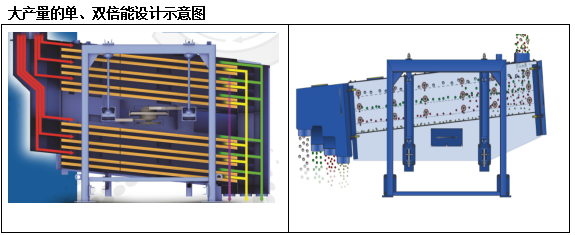

FYBS2040-双5层可以一次装10张筛网六个出料口多层方形摇摆筛是针对石英砂、板材砂,莫来砂设计的一种高效耐用的筛分机,压裂砂行业,石油添加剂,机制砂等建材物料的分级,对于细砂、微粉、颗粒、粉粒物料筛分分级效果显著。最细可以处理200目的微粉物料,筛分精度高可以达到95%。产量根据用户要求选择合适的型号。最大处理量可以达到一小时40吨的产量。整个筛分过程几乎接近手工筛分作业,可以将筛的平面圆周运动和簸的向上抛物运动相互结合起来,然后再通过对经向角和切向角的调整,从而改变物料在筛面上停留的时间和运动路线,较终达到较好的筛分效果,所以说该设备是模拟了人工筛分运动的有效原理,它的筛分精度、效率和筛网的使用寿命都是常规圆摇筛的5-10倍。

从运行轨道的角度来看,摆动筛是一种非线性惯性振动筛,其基本旋转运动类似于手动筛分。 偏心距可在25至40mm范围内调节,低速三角皮带驱动器可在120至360rpm范围内调节。 每种产品的停留时间可通过摇摆筛的径向和切割角度在驱动轴方向上进行调整。 因此,建立水平和投掷的三维滚动运动。 材料从中心到外边缘均匀地分散在整个屏幕表面上,从而以螺旋运动的方式轴向传播。 细颗粒因此完成了整个筛选过程。 水平和垂直加速度随颗粒的移动而增加,并且成功地分离了接近于网格大小的颗粒。 较大的颗粒被输送到出口,流速由出口处的可调导向装置控制。 控制材料停留时间的另一个因素。 在每个筛子层之间重复此过程。

1、采用平面回转原理,有效地提高了筛网使用率;

2、筛分精度高达90~95%,是普通振动筛的数倍或更高;

3、可单层或多层使用,每层筛网均设有梳型清筛装置;

4、椭圆摇摆(模拟人工)、不捶打地面,筛网磨损少;

5、不存在破坏物料、筛分精度高达90~95%;
