摆式振动筛

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

摆式振动筛

优势高通量、操作维护方便、.高筛选精度、低成本

  • 进料粒度0-300目
  • 生产能力0-20T/h
  • 产品特点筛分效率高,环保节能,污染噪音小

【应用领域】:化工、机械、冶金、轻工、粮食、医药、交通、水电、电力、矿山、冶金、建材,化工、煤炭

【适用物料】:化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理:废油、废水、染整废水、助剂、活性碳等

型号齐全 在线咨询 支持定制

摆式振动筛详情

摆式振动筛简介

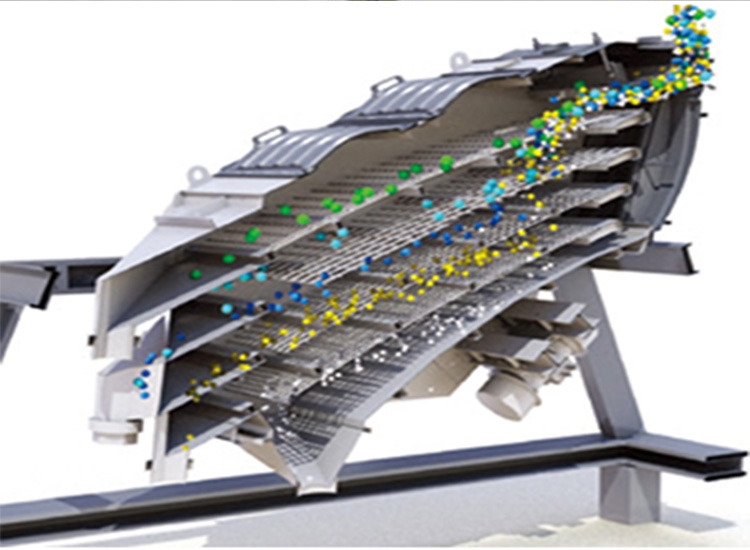

方形摇摆筛是一种低噪音高精度的细粉筛分机。 它适用于筛分和过滤颗粒,粉末和粘液等材料。 在正常情况下使用,方形摇摆筛的使用寿命可以达到20年以上。从摇摆筛的筛箱运动轨迹可以看出,方形摇摆筛又称往复筛,其驱动装置所产生的振动力是绕固定轴,方向呈一定规律变化的惯性力,其本质是有偏心轮绕定轴转动所形成的往复惯性力。由于其惯性带动物料的运动从而实现方形摇摆筛的筛分效果。

摆式振动筛

摆式振动筛

摆式振动筛结构

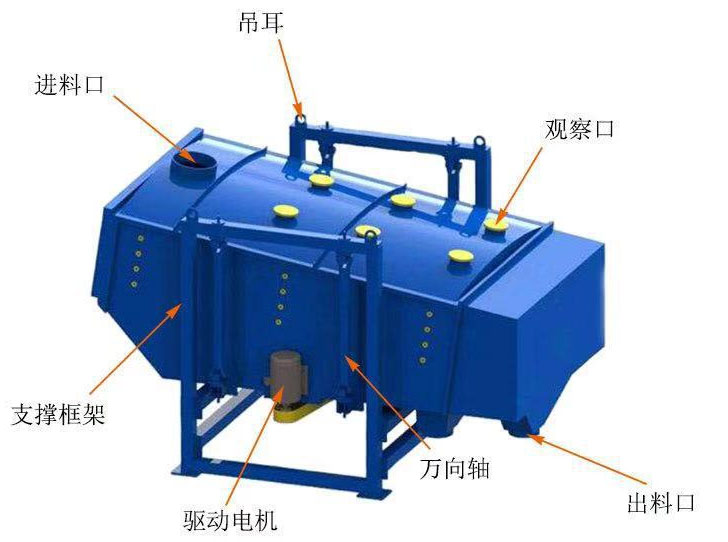

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。

摆式振动筛


筛箱:包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;驱动装置:驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。


摆式振动筛安装说明

1、安装支承或吊挂装置。安装摇摆振动筛时,要将基础找平,然后按照支承或吊挂装置的部件图和筛子的安装图,顺序装设各部件。弹簧装入前,应按端面标记的实际刚度值进行选配。
2、将筛箱连接在支承或吊挂装置上。摇摆筛装好后,应按规定倾角进行调整。对于吊挂式的筛子,应当同时调整筛箱倾角和筛箱主轴的水平。一般先进行横向水平度的调整,以消除筛箱的偏斜。水平校正后,再调整筛箱纵向倾角。隔振弹簧的受力应该均匀,其受力情况可通过测量弹簧的压缩量进行判断。一般,给料端两组弹簧的压缩量必须一样,排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。
3、安装摇摆振动筛的电动机及三角胶带。安装时,电动机的基础应该找平,电动机的水平需要校正,两胶带轮对应槽沟的中心线应当重合,三角胶带的拉力要求合适。
4、按要求安装并固定摇摆筛筛面。
5、检查摇摆振动筛筛子各连接部件如筛板、激振器等的固定情况,筛网应均匀张紧,以防止产生局部振动。检查传动部分的润滑情况,电动机及控制箱的接线是否正确,并用手转动传动部分,查看运转是否正常。
6、检查摇摆振动筛筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。

摆式振动筛


摆式振动筛技术参数

型号 有效筛分面积(m²) 功率(KW) 筛面倾角(º) 层数 回转频次(r/min) 筛箱行程(mm)
FYBS1030 3 3 5-8 1-5 180-260 25-60
FYBS1036 3.6 3 5-8 1-5 180-260 25-60
FYBS1230 3.6 4 5-8 1-5 180-260 25-60
FYBS1236 4.32 4 5-8 1-5 180-260 25-60
FYBS1530 4.5 5.5 5-8 1-5 180-260 25-60
FYBS1536 5.4 5.5 5-8 1-5 180-260 25-60
FYBS1830 5.4 7.5 5-8 1-5 180-260 25-60
FYBS1836 6.48 7.5 5-8 1-5 180-260 25-60
FYBS2030 6 7.5 5-8 1-5 180-260 25-60


摆式振动筛形式

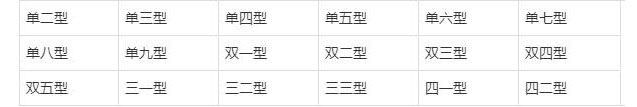

方型摇摆筛是一种可以根据客户物料要求进行设计变化的筛分设备.可以做成单箱体,双箱体,三箱体,四箱体的组合.也可以在每层箱体里面变化网的层数.合理的最大化的利用其筛分优势.一台方型摇摆筛能达到传统的几台筛机的筛分效率.根据要求可做以下若干机型.

摆式振动筛
