塑料旋振筛

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

塑料旋振筛

优势物料运行的轨迹长,筛面利用率高

  • 进料粒度10-100mm
  • 生产能力8-10T/h
  • 产品特点结构简单、重量轻、体积小、噪音低、安装方便、易维修、运行可靠

【应用领域】:所有不能与不锈钢及碳钢接触的物料筛分

【适用物料】:所有不能与不锈钢及碳钢接触的物料筛分

型号齐全 在线咨询 支持定制

塑料旋振筛详情

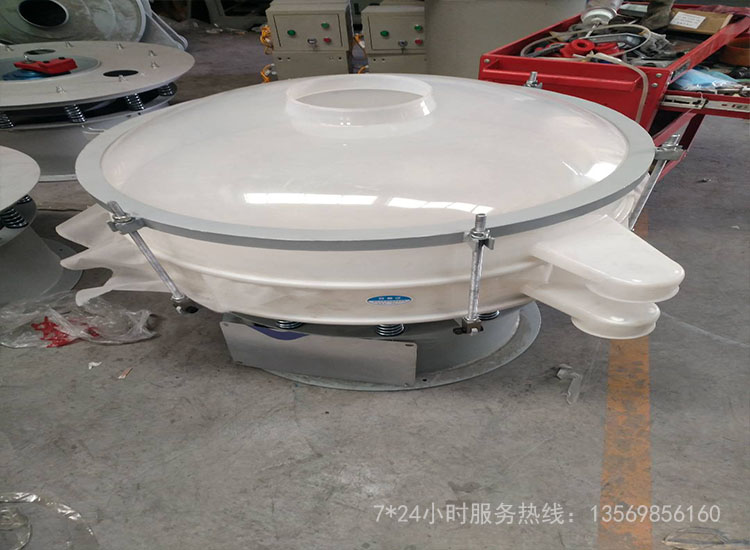

塑料旋振筛

塑料旋振筛工作原理

旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。

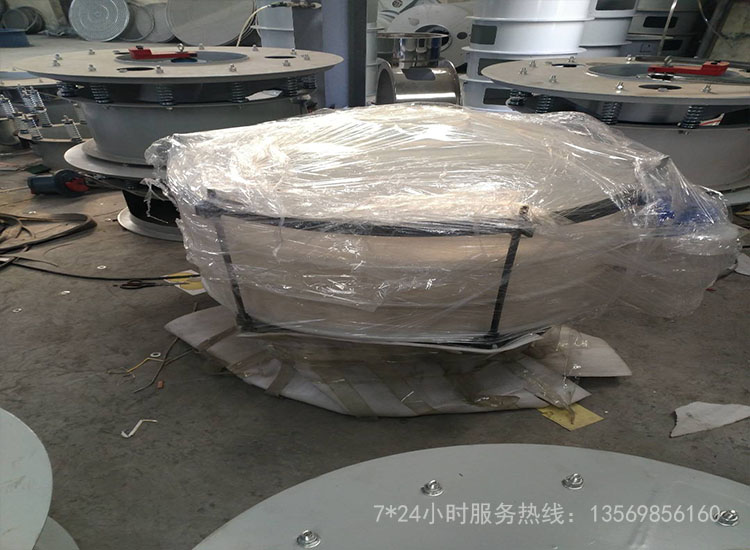

 塑料旋振筛

旋振筛的型号及参数
☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆ 杂质、粗料自动排出,可以连续作业。
☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
☆ 体积小,不占空间移动方便。
☆ 筛机高可以达到五层,建议使用三层。


型 号

功 率(KW)

筛面直径

体 积

网层数



1S

XZS-400-

2S



3S

0.18

Φ320mm

580×580×560

580×580×660

580×580×760

1

2

3



1S

XZS-600-

2S



3S

0.55

Φ550mm

800×800×680

800×800×780

800×800×880

1

2

3



1S

XZS-800-

2S



3S

0.75

Φ750mm

900×900×780

900×900×930

900×900×1080

1

2

3



1S

XZS-1000-

2S



3S

1.1

Φ950mm

1160×1160×880

1160×1160×1030

1160×1160×1180

1

2

3



1S

XZS-1200-

2S



3S

1.47

Φ1150mm

1360×1360×980

1360×1360×1160

1360×1360×1360

1

2

3



1S

XZS-1500-

2S



3S

2.2

Φ1450mm

1850×1850×1130

1850×1850×1330

1850×1850×1550

1

2

3



1S

XZS-1800-

2S



3S

2.2

Φ1750mm

2200×2200×1360

2200×2200×1460

2200×2200×1680

1

2

3

旋振筛激振力调式:

旋振筛上下重锤的调整方法:
1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间。为使筛机适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等各种变化,应将它调整到佳状态。
2、旋振筛上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角。然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到佳效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。
注:有时因物料的比重、湿度、堆放倾斜角等参数的影响,调整相位角时不可能一次调整成功,所以请用户要有充分的耐心进行调整,使筛机发挥应有的高效率。
3、附加重块的调整。在上下重锤的一测装有附加重块,它的作用是增加筛机的激振力,根据用户筛机的层数、物料比重不同来增减激振力,增减附加重块的多少可以使筛机达到佳筛分效果。


塑料旋振筛,旋振筛

装网方式:

市场上大部分的旋振筛都是子母网结构,网架结构为子母式双网结构(U型槽)式结构设计,筛网使用寿命长,网孔不变形,大特点是换网只需3-5分钟。

母网为8目托网,使用时间较长,一般不用更换。子网为工作网,长时间的使用,会损坏筛网,更换也十分简单,可以参考安装步骤如下:

1、取下该层束环将筛框取下即可,其他部件不用动。

2、取下卡箍内破损的工作网,然后将新筛网平铺在母网上展开铺平卡箍卡紧。

3、剪掉预留多余的筛网。

4、然后装上筛框,锁紧束环即可完成。

 塑料旋振筛,旋振筛

旋振筛结构组成由(1)入料口、筛盖 (2)筛框、筛网、紧固带、出料口 (3)振动电机、电机机座支架、传振体 (4)隔振弹簧、弹簧支承、弹簧垫圈 (5)底座
