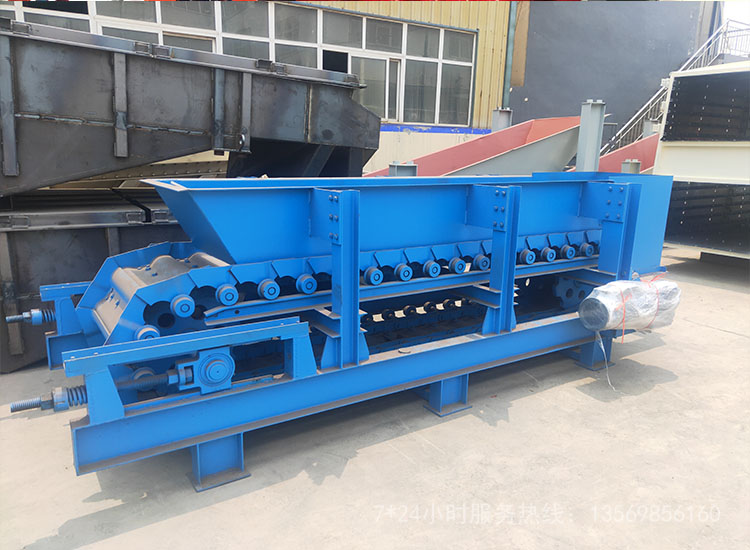

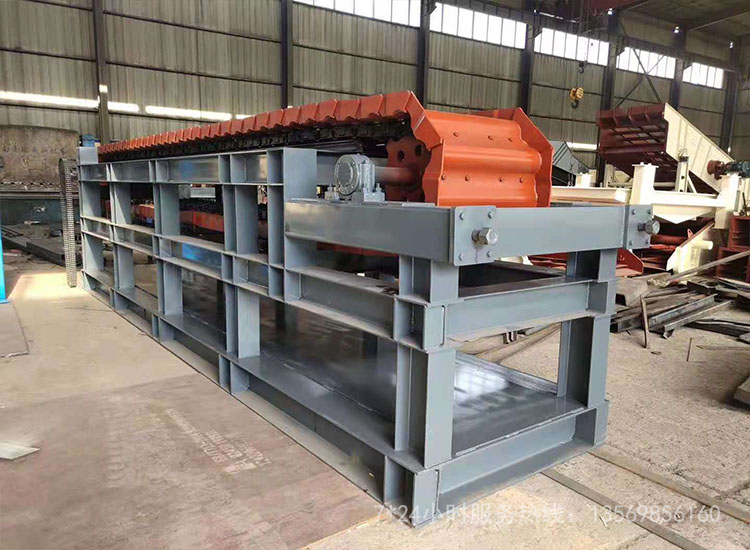

沙石鳞板输送喂料机简介
鳞板机也叫鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料，有轻型和中型之分。
鳞板机具有结构简单、运行可靠、使用寿命长,安装维修简单等特点,对物料粒度、块状、工作环境无特殊要求,运送单个物料(件)的重量可达70-120kg,输送机长度可达40-80米且允许25°倾角输送。
鳞板机特别适用于大块的、沉重的、灼热的以及腐蚀性的物料,鳞板输送机用于铸造车间灼热铸件的输送并能在输送过程中同时完成清除浇冒口、冷却、干燥、加热、清洗及分类等工艺工程,广泛应用于机械、铸造、冶金、化工、建材、动力、矿山等工业部门。
鳞板输送机特点
1、用板链为牵引元件，不仅强度大、效率高、工作可靠，且可作为长距离输送（目前输送长度己达1000米），输送能力大，一些裙边式输送机的输送能力达每小时1000t以上。
2、牵引链上可装各种结构的附件，以满足对不同物料的不同输送要求，实现各种连续工艺过程。配上移行器后输送线布置灵活，这一性能是其它类型的输送机不可与之比拟的。
3、与带式输送机相比，承托式输送机可在较大倾角和较小弯曲半径条件下输送物料。板式输送机的倾角可达30°～35°，弯曲半径一般约为3m—5m。
4、可以输送较高温度物料（600°～700°）。亦可适应较苛刻工况，如笨重的圆木、锐利棱角的矿石及有害化学品等。
5、适用于输送块粒及粉状物料，是水泥厂物料设备更新换代产品，具有运转率高，使用寿命长，安装维修简单等特点。常用于输送散状物料，也适应于锐利灼热物料的输送。
鳞板输送机参数
|
规格型号 |
鳞板宽度mm |
生产能力t/h |
物料粒度mm |
运行速度m/s |
输送长度mm |
功率KW |
减速机型号 |
|
BL400 |
400 |
20 |
130 |
0.8-3 |
~10 |
2.2 |
JZQ250 |
|
>10-20 |
3 |
350 |
|||||
|
>20-30 |
4 |
350 |
|||||
|
>30-40 |
5.5 |
400 |
|||||
|
BL500 |
500 |
25 |
150 |
0.8-3 |
~10 |
3 |
350 |
|
>10-20 |
4 |
400 |
|||||
|
>20-30 |
5.5 |
400 |
|||||
|
>30-40 |
7.5 |
500 |
|||||
|
BL650 |
650 |
35 |
200 |
0.8-3 |
~10 |
4 |
400 |
|
>10-20 |
5.5 |
500 |
|||||
|
>20-30 |
7.5 |
500 |
|||||
|
>30-40 |
10 |
650 |
|||||
|
BL800 |
800 |
55 |
280 |
0.8-3 |
~10 |
5.5 |
500 |
|
>10-20 |
7.5 |
650 |
|||||
|
>20-30 |
10 |
650 |
|||||
|
>30-40 |
13 |
750 |
副表
|
型式 |
输送槽宽度B（mm） |
输送速度V（m/s） |
侧板高度H（mm） |
输送链节距P（mm） |
大输送量Q（m3/h） |
|
轻型 |
400 |
0.05--1.60 |
160-250 |
200 |
450 |
|
500 |
160-315 |
700 |
|||
|
630 |
200-400 |
1150 |
|||
|
800 |
250-500 |
250 |
1850 |
||
|
中型 |
800 |
0.05--1.0 |
160-400 |
250 |
900 |
|
1000 |
200-500 |
1400 |
|||
|
1200 |
250-500 |
315 |
1750 |

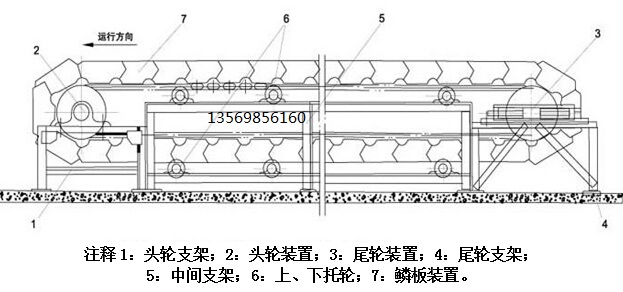

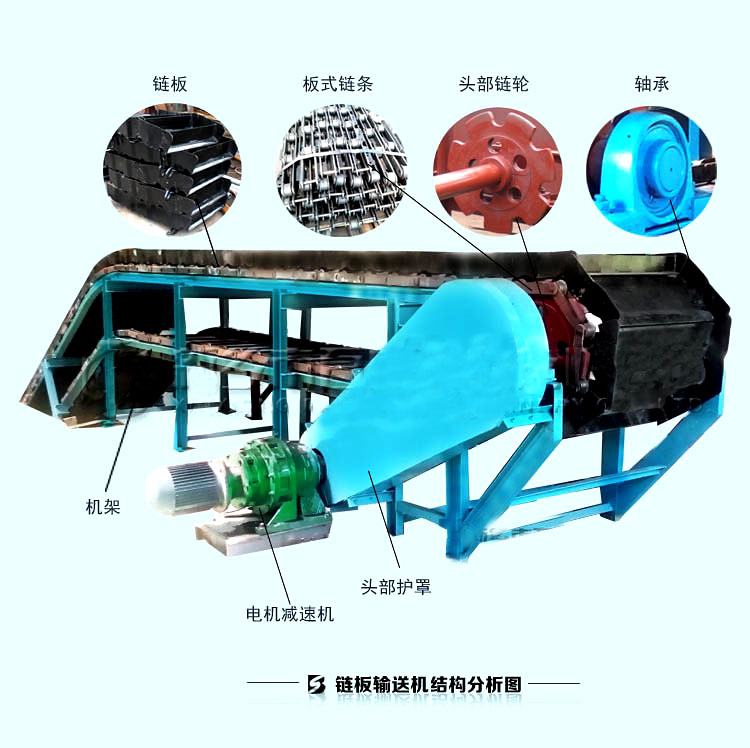

鳞板输送机结构
鳞板输送机使用说明
1、单机试运。包括各种设备安装后的单机运转和各处理单元构筑物的试水，在未进水和已进水两种情况下对污水处理设备进行试运行，同时检查水工构筑物的水位等是否满足设计要求。
2、其次，我们在检查设备时，还需要对各级处理的各个处理单元分别进入要处理的废水，检验各处理单元的处理效果或进行正式运行前的准备工作。
3、同时，用户还需要对整个工艺系统进行设计水量的鳞板输送机，打通工艺流程。考察设备在清水流动下的运行情况，检验部分自控仪表和连接各个工艺单元的管道、阀门等是否满足设计要求。
4、全工艺流程鳞板输送机，直至出水水质达标。此阶段进一步检验污水处理设备运转的稳定性，同时实现自控系统的联动。
