双排板链斗式提升机

双排板链斗式提升机详情

双排板链斗式提升机简介

NE板链式提升机是国内较为先进的一种垂直提升设备，可被广泛用来提升各种散状物料。如：矿石，煤，水泥，水泥熟料，粮食，化肥等，在各工业国家，这类提升机应用极广，由于其高效节能，已成为替代 HL 及 TH 型等环链式提升机的。规格有： NE15, NE 30,NE50, NE100, NE150, NE200, NE300, NE400, NE500, NE600, NE800 。

例如：NE50板链斗式提升机是常用的一个双排链提升机型号，提升量60立方/小时。箱体尺寸约650*1240mm，链条节距152.4mm，料斗间距304.8mm，料斗宽度300mm。料斗运行速度约0.5m/s。

双排板链斗式提升机产品结构

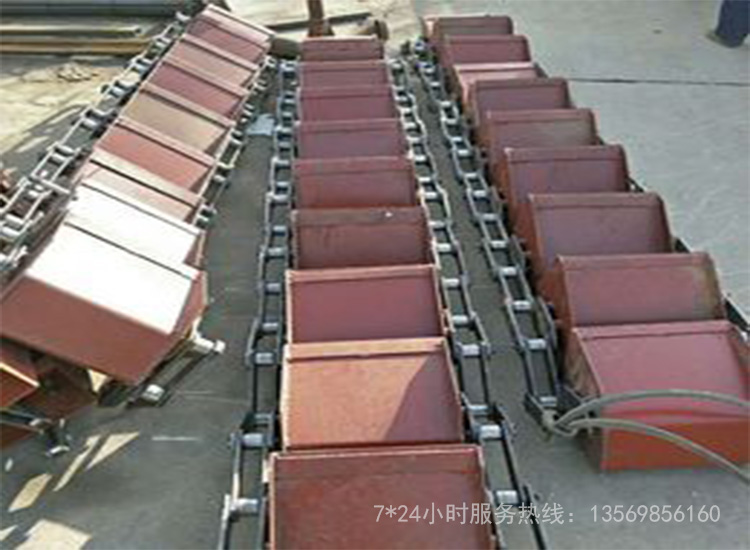

双排板链提升机和普通斗式提升机结构基本类似，主要由头部箱体、尾部箱体、中间箱体、运行部分等组成，其运行部分为双排板链条和料斗，头部、尾部箱体也各安装两个链轮，下链轮比上链轮少一个齿，直径稍微小一点。双排板链提升机头部箱体装配两个输送链轮、传动链轮、电机减速机、逆止器、检修平台等，出料口设置有唇板、观察口。

NE型板链斗式提升机为板链式、重力诱导卸料的提升设备。NE型板链斗式提升机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

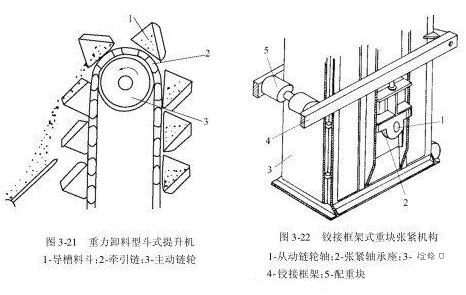

  NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度控制在250℃以下。 本系列提升机规格多(NE15~NE800共11种)；密封性好，运行可靠，环境污染少，操作、维修方便，使用寿命长。

NE系列板链斗式提升机产品特点:
1、提升范围广。NE型板链斗式提升机不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250℃。
2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m³/h。
3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40米)。
6、箱体冲压成形，中间箱体四道筋，采用全焊方式，整体刚性及密封型较强密封性好，环保无污染。
7、运行可靠性好。先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时。
8、操作维修方便、易损件少，使用成本低。

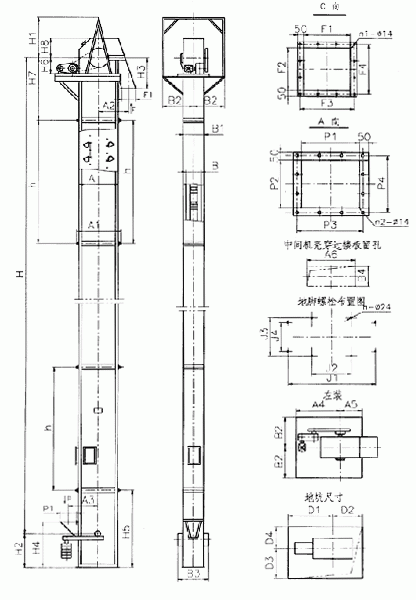

NE系列板链斗式提升机技术参数表:
