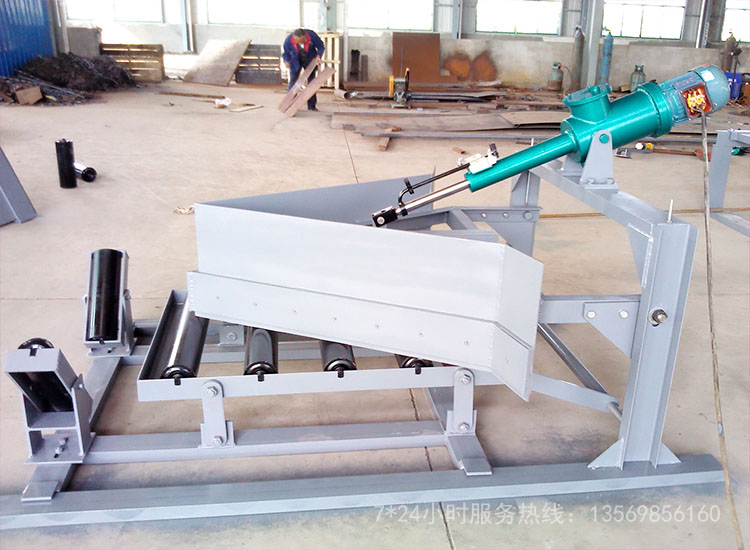

犁式卸料器

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

犁式卸料器

优势送料均匀,不易漏料,适用于输送粘料、湿料、大块料、粉性料、防止发生粘堵。

  • 进料粒度10-100mm
  • 生产能力0-20T/h
  • 产品特点性能稳定,不易损坏,使用寿命长

【应用领域】:煤矿、铁矿、铅锌矿、锡矿、钨矿等黑色、有色金属矿选矿厂闭路磨矿分级

【适用物料】:电力、矿山、冶金、建材,化工

型号齐全 在线咨询 支持定制

犁式卸料器详情

犁式卸料器分类

(1)按设备卸料位置分:单侧和双侧;
(2)设备安装形式:左装和右装;
(3)推杆安装形式:侧推杆和上推杆;

(4)按动力形式:电动、气动和电液推杆;

犁式卸料器

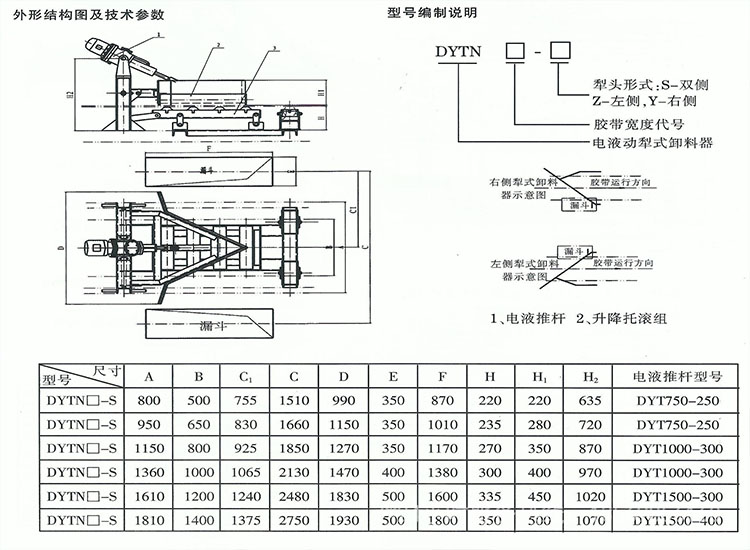

西贝牌犁式卸料器工作原理及设备参数

犁式卸料器,是以电液推杆为动力源,工作时通过推杆伸出驱动杆,带动框架前进完成机头下落,并支撑起平托辊组,使胶带工作面平直,机头下沿与胶带面贴合紧密,将胶带上物料写入斗中,送到需要场所,卸料完毕后,启动电液推杆而缩回驱动杆,带动框架后退,犁头上抬,可变托辊组由平行变回槽形,让物料平稳通过。(电液推杆的动作原理见推杆部分)

1、动力源驱动部分是目前国内最新手电两用液压式电液推杆,克服了电动推杆的缺陷(过载能力差、烧电机、丝杠顶弯)而卡死,保持了电动推杆的优点(无泄漏、自索性),通过控制电机正反转实现犁头起落。
2、犁头增加的索紧装置为机械拉紧式,可调节犁刀的高低,可调节犁刀的高低,以最佳面贴进胶带,工作时犁刀不会因煤的冲击力而抬起或抖动,避免了胶带被撕裂、磨损及漏煤现象。
3、驱动部分的电液推杆的安装形式:电液推杆放在分煤机上部;
4、卸料器专用锁气漏斗的翻板采用高鉻锰耐磨材料:(1)延长了使用,减少了维修量;(2)减少诱导鼓风,使其减少到原来的10%以下;(3)使物料均匀,防止跑遍和粘料及沿途撒料。

5、安装方式分为A、B、C三种, 电液推杆可以放在分煤机上部、竖直安装,胶带两侧部安装三种选择方式,极大的方便客户。

犁式卸料器

犁刀和胶带面之间划伤的原因

1、犁刀和胶带面之间有间隙,这时有小金属 块和比较硬并带有锋刃的煤块或矸石卡在犁刀和胶带面之间,就会划伤甚至划透胶带。造成犁刀和胶带面之间有问隙的原因有:
1)犁刀底部不平造成一边犁刀和胶带贴紧, 一边犁刀和胶带面之间有缝隙,压力过大造成上输送胶带上盖胶的过度磨损乃至划伤;
2)犁刀翘头,也就是说犁刀尾部和胶带压紧, 犁头和胶带之间有间隙,这样容易使小金属块和比较硬并带有锋刃的煤块或矸石卡在犁刀和胶带面之 间,划伤或穿透胶带;
3)犁刀下面的平行托辊,排与排之间不水平, 造成犁刀和胶带之间有的地方压紧,有的地方有间隙,压力大会造成胶带上胶面部分脱胶;
4)犁煤器运行方式的影响,在犁刀和胶带及 托辊间隙调整适当的情况下,如果给原煤仓灌煤顺序是从带式输送机机头到机尾方向的话,相当于犁刀切断煤流,犁刀下方就会夹有煤屑矸石,从而造成 胶带的磨损和划伤。
2、新安装的犁刀底部没有打磨平,存在的尖 端突起会划伤甚至划透胶带。

3、犁头底部不平的鹰钩现象或犁头安装不水平,尖部朝下时也容易划伤甚至划透胶带。
