往复式给料机

匠心铸造国家环保标准 拒绝偷工减料坚持一丝不苟

往复式给料机

优势实现对矿石、砂煤、等散装物料的均匀给料

进料粒度10-100mm
生产能力0-20T/h
产品特点适用面广、传送能力强、输送量大

【应用领域】：矿山、电厂、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运

【适用物料】：原煤、大块物料、矿石、粮食等

型号齐全 在线咨询支持定制

往复式给料机详情

往复式给料机也叫槽式给料机或者摆动式给料机，该设备是由机架、底板(给煤槽)、传动平台、漏斗、闸门、托辊等组成，当电机启动后，经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5度的底板在辊上作直线往复运动，煤均匀地卸到其他设备上。

往复式给料机参数

型号规格			K-0		K-1		K-2		K-3		K-4
给料能力（t/h）	底板行程（mm）	曲柄位置	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤

	200	4	100	90	150	135	225	200	330	300	590	530
	150	3	75	67	112	100	170	150	247	220	440	395
	100	2	50	45	75	68	133	100	165	150	295	268
	50	1	25	22	39	34	55	50	83	75	148	132
曲柄转速（r/min）			57		57		57		62		62
电动机	型号		YB160M1-8		YB160M1-8		YB160M1-8		YB160M-6		YB200L1-6
			（Y160M1-8）		（Y160M1-8）		（Y160M1-8）		（Y160M-6）		（Y200L1-6）
	功率（kw）		4		4		4		7.5		18.5
	转速（r/min）		720		720		720		970		970
减速机允许大粒度（mm）	型号		JZQ-350		JZQ-350		JZQ-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
设备重量（kg）	带料斗		1127		1251		1481		1927		2737
	不带料斗		1026		1144		1342		1735		2505

往复式给料机型号选型

型号	A	B	C	H	H1	H2	H3	L	L1	L2	L3	L4	L5	L6
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040	750
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040	1000
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940	1000
K-3	1352	3950	1360	250	250	345	1340	3270	1400	1500	1300	1250	1157	1250
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1550	1435	1500

型号	L	L8	L9	L10	L11	L12	n×L	L14	n×L15	L16	N×MD
K-0	550	500	500	830	35	191	1×200	131	1×190	190	14×M20
K-1	800	750	750	1080	35	275	1×280	131	1×190	190	16×M20
K-2	800	750	750	1080	35	208	1×208	91	1×225	225	17×M20
K-3	1050	1000	1000	1300	35	273	1×273	91	1×290	290	17×M20
K-4	1300	1250	1580	1580	35	270	1×270	96	1×320	220	20×M20

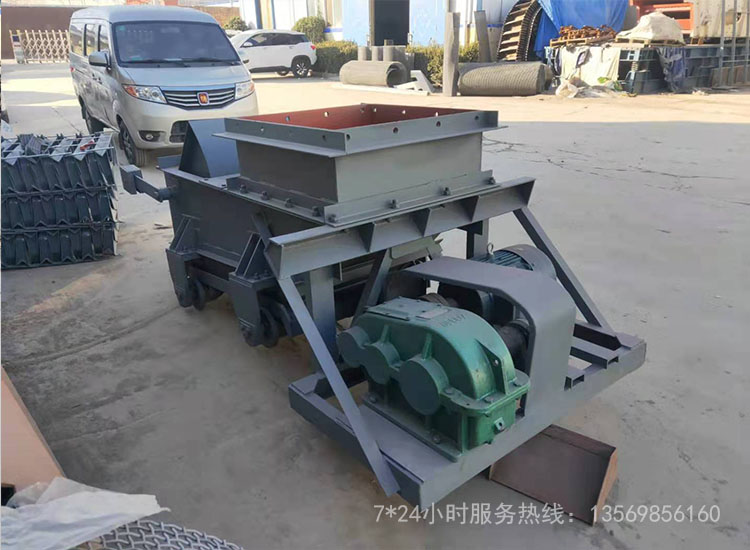

往复式给料机

往复式给料机结构工作原理

传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动，将煤均匀地卸到运输机械或其它筛选设备上。K型往复式给料机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。该机适用于矿井和选煤厂，将煤炭经煤仓均匀地装载到输送机或其它筛选、贮存装置上。

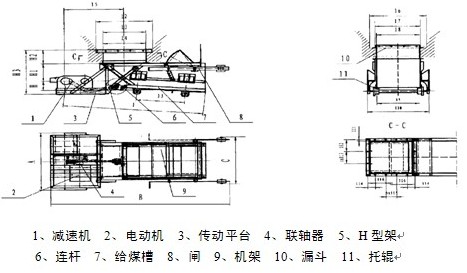

结构图纸

往复式给料机

K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。

往复式给料机安装使用注意事项

K型往复式给料机（往复式给煤机）安装及使用:
一、往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。

二、安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承高温升不得高于60℃。

三、依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。

往复式给料机

往复式给料机故障分析

故障现象

1、异常声音

2、运动部位发热

3、滚轮卡死不能运动

原因分析

1、各连接件松动

2、轴承缺润滑油或轴承损坏

3、轴承损坏

排除方法

1、检查并坚固各连接件

2、及时注油或更换轴承

3、更换备用滚轮组件或拆检组件更换轴承

往复式给料机
