分级振动筛

分级振动筛详情

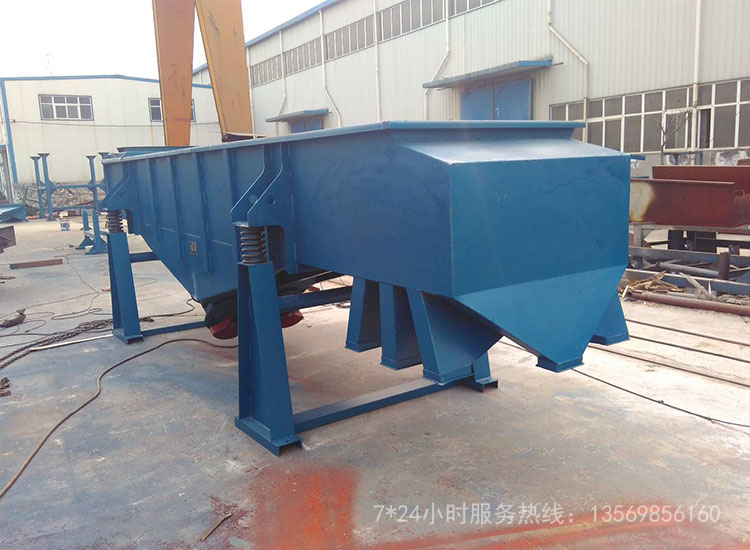

我厂生产的方形分级振动筛是利用振动电机激振的原理，使物料在筛面上被筛子抛起，同时向前作直线运动，以合理匹配的筛网达到筛分的目的。适合于0.074—6mm的任何物料的筛分，大给料粒度不大于10mm。

主要用途：

磨料、化工、医药、冶金、建材、粮食、碳素、化肥等行业中物料的筛分。

特点：

与其它筛机相比，本筛机有如下特点：筛分精度高、结构较简单、维修方便、耗能少、噪音小、封闭性好、减少污染、筛网寿命较长。

筛分原理：

物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下向前方边跳动、边筛分，通过多层筛网分出数种产品和不合格的物品。筛上物、筛下物，分别从各自的出口排出，流入料仓或盛料筒。

结构说明：

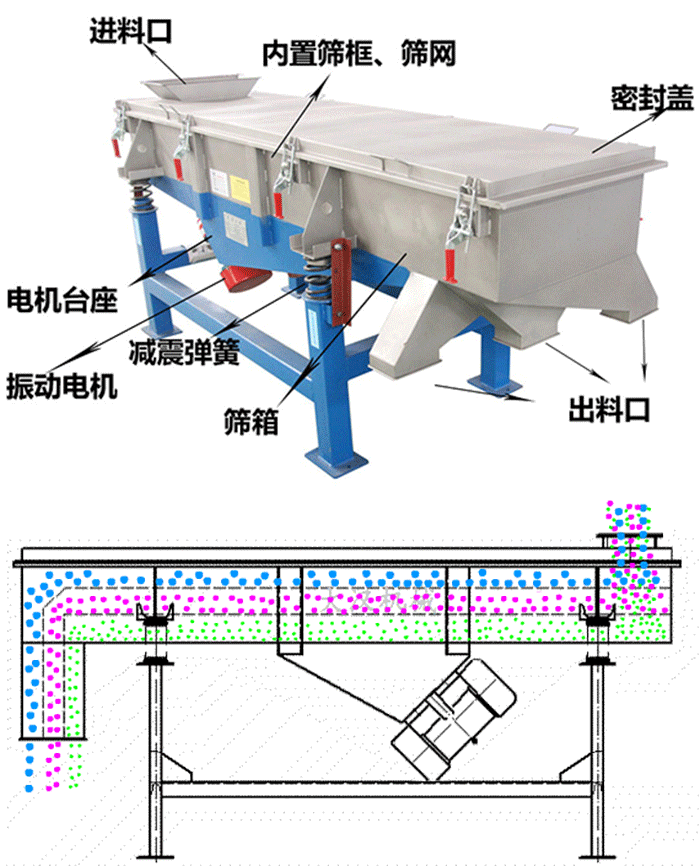

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架组成。

1. 筛箱：由厚度不同的不锈钢板焊制而成，具有一定的强度、钢度和耐腐蚀性，是筛机的主要组成部分。

2. 筛框：由不锈钢方管组成，强度高、变形小，主要用来保持筛网平整，达到正常筛分。

3. 筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4. 振动电机性能稳定，寿命长。

5. 电机台座：下振式（电机安在筛箱下方），使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动，造成事故。

6. 减振弹簧：阻止振传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。

7. 支架：由四个支柱和两个槽钢组成，支持着筛箱。安装时支柱必须垂直于地面，连接支柱的槽钢应相互平行。

安装与调试：

    新筛机安装好以后，应按以下要求检查：

1. 检查振动电机绕组对地的绝缘电阻，若小于0.5MΩ必须烘干后方能使用。

2. 检查振动电机的接线运转方向；两台振动电机必须反向运转。

3. 检查筛机、电机的连接螺丝钉，必须紧固。

4. 检查支架，安装的是否垂直、稳固，支柱不得悬空。

5. 以上各项没问题，方能开机试车，先空载半小时，观察筛机，筛机启动应迅速、运行平稳、无特殊噪音，方能正常使用。

   技术参数和外形尺寸：

 XZS三次元旋振筛是一种特殊型、高精度筛分、过滤机械产品，本系列产品广泛运用于各类干式、湿式及多种几何形状物料的筛分、过滤作业，可通过各种不同目数（或孔径）的筛网，把不同颗粒状、粉状、液体状等物料很好的连续筛分或过滤，以满足各种物料的不同需要。XZS型旋振筛为全封闭结构，性能高、噪音低，无粉尘、液体溢散，可连续作业；是化工、医药、塑料、食品、矿业、环保、磨料、陶瓷、造纸等行业的必备产品。

超声波振动筛又称超音波振动筛，超声波振动筛是旋振筛的衍生产品。超声波振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将其变成18KHz的机械振动，使振动筛达到高效筛分和清网的目的。可广泛应用于制药、冶金、化工、非矿、食品等要求精细筛分过滤行业，具有筛分过滤精度高、网孔不堵塞等特点，真正解决了因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分过滤行业的一项重大技术突破。

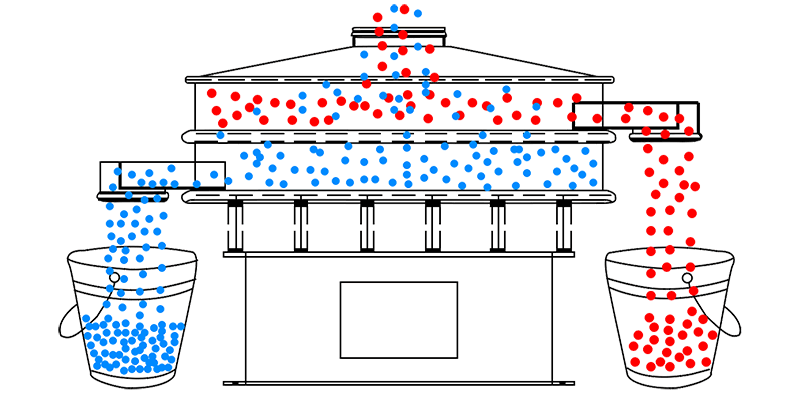

旋振筛，由立式振动电机轴的上下两端的偏心重锤产生振动源，使旋振筛参振的上部在水平、垂直、倾斜方向做三次元运动，调节上、下部重锤的相位角，可改变物料在筛面上各种不同的运动轨迹，来满足各种不同比重物料的佳筛分或过滤，增减上、下部重锤附加重块的数量，会产生不同的振动力，可以达到不同比重、不同目数（或孔径）物料的佳筛分、过滤效果。

旋振筛的使用条件

1、海拔不超过：1000米

2、周围环境湿度：-5℃-40℃

3、相对湿度不超过90%（20℃以下）；

4、周围介质没有导电尘埃、腐蚀和破坏绝缘的气体（防爆型除外）。

旋振筛的安装、调试

1、取下运输固定卡子，由于筛机的底框和振动体是通过弹簧连接的，因此在运输时通过运输固定卡子将旋振筛的上、下部固定为一整体，以免将旋振筛的上部和弹簧损坏掉，在进入安装现场安装好后，须将运输固定卡子取下来方可使用，严禁未取固定卡子试机、使用。

2、按照（参照附图1）设备各部位名称图，仔细检查有无异常，如有异常请与我公司联系。

3、安装时应将筛机放在水平的基础上，在不打基础的场合下，应在工作台和机座之间敷设防振橡胶板。

4、振动电机及筛机内的电缆线在工作时经受着剧烈的振动，为了安全生产须接标准地线。

5、旋振筛每层都可以做360°旋转，松开锁紧环螺栓，调整好每层出料口所需位置，然后上紧锁紧环螺栓，上紧方法是一边上螺帽，一边用木棒或橡胶锤锤击锁紧环外圆周边，直至锤击没有松动声为止。

旋振筛的试运行

1、闭合电源开关，进行20-30分钟空运转，电机转向须按照旋振筛机座上标的红色箭头方向运转，如方向不对，请调整三相电源。

2、应确认振动电机在额定电流内运转，在开始运转时，特别是在低温场合，电流会略高，但在20-30分钟内，就减少到额定电流值内。

3、筛机在工作时不得有异常声音发生，如有异常声音，要迅速停机并进行检查，异常声音的发生一般是由紧固件松动造成的，特别是在运输或分解后再组装时，要十分注意各部件的紧固，筛机在起动和停机时有瞬间的共振区（1-2秒钟），此时振幅和噪声会明显增大，属正常现象。

4、筛机空运转正常后，可将少量的物料通过进料口投入筛机，而后慢慢增加到所需和所能承受的给料量，此时应根据网面出料情况进行重锤的调整，使筛机的效率达到佳状态。

5、该系列筛机一般物料不配备弹跳球装置，即可满足筛分要求，特殊物料需要配置弹跳球装置另行设计安装，此时筛机噪音会有所增加。

型 号	功 率(KW)	筛面直径	体 积	网层数
1S XZS-400- 2S   3S	0.18	Φ320mm	580×580×560 580×580×660 580×580×760	1 2 3
1S XZS-600- 2S   3S	0.55	Φ550mm	800×800×680 800×800×780 800×800×880	1 2 3
1S XZS-800- 2S   3S	0.75	Φ750mm	900×900×780 900×900×930 900×900×1080	1 2 3
1S XZS-1000- 2S   3S	1.1	Φ950mm	1160×1160×880 1160×1160×1030 1160×1160×1180	1 2 3
1S XZS-1200- 2S   3S	1.47	Φ1150mm	1360×1360×980 1360×1360×1160 1360×1360×1360	1 2 3
1S XZS-1500- 2S   3S	2.2	Φ1450mm	1850×1850×1130 1850×1850×1330 1850×1850×1550	1 2 3
1S XZS-1800- 2S   3S	2.2	Φ1750mm	2200×2200×1360 2200×2200×1460 2200×2200×1680	1 2 3
