三次元振动筛分机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

三次元振动筛分机

优势产量高,效率高,使用方便,性能稳定

  • 进料粒度0-100
  • 生产能力0-20T/h
  • 产品特点结构简单、重量轻、安装方便、易维修、运行可靠

【应用领域】:食品行业专用旋振筛、化工行业专用旋振筛、制药行业专用旋振筛、陶瓷行业专用旋振筛、磨料磨具行业专用旋振筛、冶金行业专用旋振筛、环保旋振筛等 。

【适用物料】:食品行业:面粉、奶粉、淀粉、食盐、酵母粉、葡萄糖粉、花粉、动植物胶、叶绿素、赖氨酸、螺旋藻、糖、蛋白粉、鱼粉、米粉、维生素、调味品、糊精、

型号齐全 在线咨询 支持定制

三次元振动筛分机详情

三次元振动筛分机概述

三次元振动筛分•过滤机(俗称旋振筛)是一种高精度筛分设备,可以单层粉末除杂、也可多层粒度分级、也可固液分离过滤使用,适用于粒、粉、液体等物料的筛分和过滤,是一机多用的通用筛选设备。旋振筛多次技术改进,采用新型专用动力源(振动电机/震动电机),三维动力更加突出,使旋振筛应用范围扩展至:不管干的、湿的、精细的、粗糙的、重的、轻的、0~400目都可以筛分,液体的、浆状的、0~600目都可以过滤。旋振筛配有清网装置,堵网几率降至低,从而使筛分速度快、筛分精度高,筛分产量大大提高;而且旋振筛针对行业有专业独特设计:如加缘式振动筛、闸门式振动筛、强力型振动筛、密封型振动筛等旋振筛,同时有多种网架结构设计,让顾客对法斯特旋振筛有更多的选择。旋振筛大的特点是换网迅速(仅需3-5分钟)、筛分精度高、密封性好(粉尘不飞扬、液体不漏浆)、不堵筛网。

旋振筛用途较广,其称呼也较多。如:S49-A旋振筛、旋震筛、XZS振动筛、ZDS震动筛、三元振动筛、三维振动筛、圆形振动筛、圆盘振动筛、振动筛分机、圆振筛、电动筛、SUS304不锈钢振动筛、多层筛分机、筛粉机、振动过滤机、过滤筛、分级筛、振荡筛、旋转振动筛等。

三次元振动筛分机

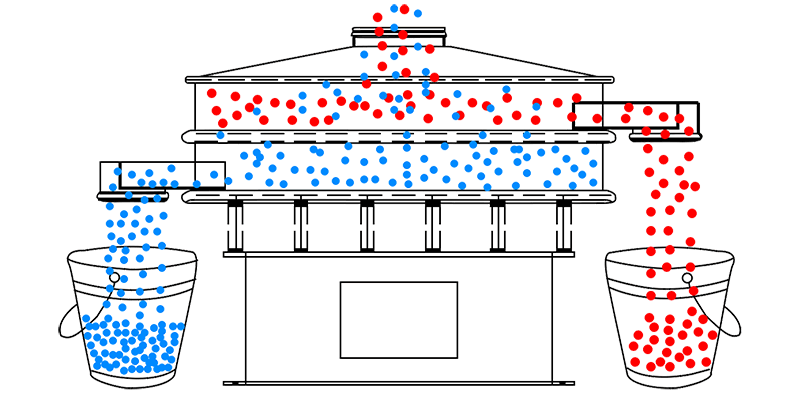

旋振筛结构原理图

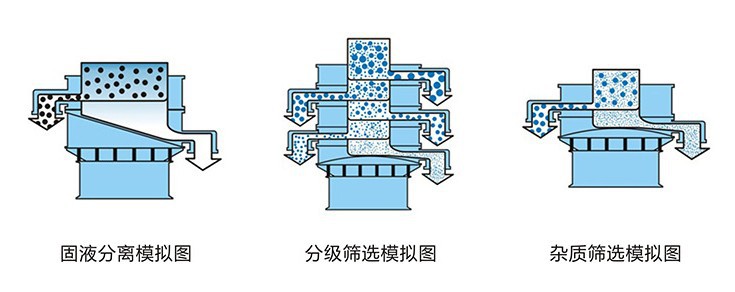

旋振筛的动力源是振动电机,振动电机转轴上下端安装有偏心重锤(不平衡重锤),通过振动电机的旋转运动在不平衡重锤作用下转变为水平、垂直、倾斜的三维运动即三次元运动,旋振筛利用振动电机三维运动,通过旋振筛的弹簧和振动体把三维运动传递给振动筛网面。通过改变振动电机上下重锤的相位角来实现物料在筛面上的运动轨迹,以此达到筛分、去杂、过滤的目的。

三次元振动筛分机

三次元振动筛分机

三次元振动筛分机

旋振筛/三次元振动筛分过滤机工作特点

* 筛分精度高,效率高,任何粉、粒、粘液类皆可适用。

* 部件无死角,易彻底清洗消毒。

* 新型网架结构,筛网使用寿命长久,换网只需3-5分钟。

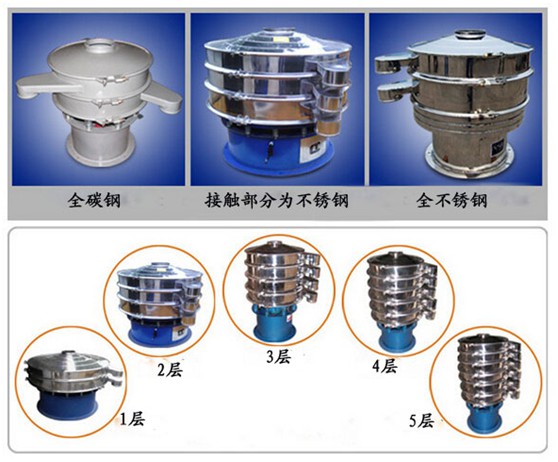

* 可单层、多层筛网使用。

* 体积小不占空间,移动方便,出口可以360度任意调整。

* 与物料接触部分全部采用不锈钢制作。

* 物料自动排出,可连续作业。

* 全密闭设计,尘不飞扬,液不泄露。

* 配有清网装置,网空不堵塞,筛分可至500目,过滤可达5μm。

三次元振动筛分机

旋振筛/三次元振动筛分过滤机应用行业

旋振筛/振动筛行业分类:食品行业专用旋振筛、化工行业专用旋振筛、制药行业专用旋振筛、陶瓷行业专用旋振筛、磨料磨具行业专用旋振筛、冶金行业专用旋振筛、环保旋振筛等 。

食品行业:面粉、奶粉、淀粉、食盐、酵母粉、葡萄糖粉、花粉、动植物胶、叶绿素、赖氨酸、螺旋藻、糖、蛋白粉、鱼粉、米粉、维生素、调味品、糊精、

食品过滤:豆浆、饮料、果汁、酱油、凤梨汁、酵母液、食用油等

化工行业:油漆、树脂粉、PVC树脂粉粒、柠檬酸、聚乙烯粉、聚乙烯树脂、洗衣粉、wbs树脂、环氧树脂、聚合粒、尿素树脂、美耐树脂等

制药行业:医药中间体、医用辅料、中药粉、中药液、西药粉、西药液、中药颗粒等

陶瓷磨料冶金行业:铝银浆、泥浆、高岭土、石英砂、氧化铝、人造黑铝、石墨、碳化硅、喷雾土粒、金刚砂、铁粉、二氧化钛、电解铜粉等。

环保行业:废水、工业废水、废油、养殖废水、染蒸废水、固体废弃物粉碎后粉末等

三次元振动筛分机

三次元振动筛分机参数

型 号 功   率(KW) 筛面直径 体   积 网层数

1S 0.18 Φ320mm 580×580×560 1
XZS-400- 2S 580×580×660 2

3S 580×580×760 3

1S 0.55 Φ550mm 800×800×680 1
XZS-600- 2S 800×800×780 2

3S 800×800×880 3

1S 0.75 Φ750mm 900×900×780 1
XZS-800- 2S 900×900×930 2

3S 900×900×1080 3

1S 1.47 Φ950mm 1160×1160×880 1
XZS-1000- 2S 1160×1160×1030 2

3S 1160×1160×1180 3

1S 1.84 Φ1150mm 1360×1360×980 1
XZS-1200- 2S 1360×1360×1160 2

3S 1360×1360×1360 3

1S 2.2 Φ1450mm 1850×1850×1130 1
XZS-1500- 2S 1850×1850×1330 2

3S 1850×1850×1550 3

1S 3 Φ1750mm 2200×2200×1360 1
XZS-1800- 2S 2200×2200×1460 2

3S 2200×2200×1680 3


三次元振动筛分机

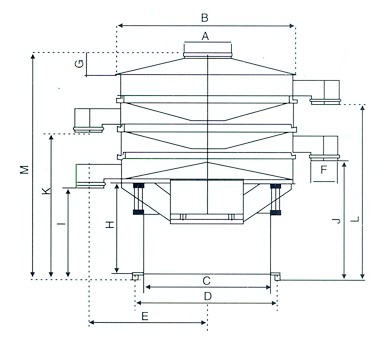

型 号

A

B

C

D

E

F

G

H

I

J

K

L

L

M

XZS-400-1S

Φ150

Φ400

Φ358

Φ408

310

Φ100

75

249

257

367







558

XZS-400-2S

Φ150

Φ400

Φ358

Φ408

310

Φ100

75

249

257

367

477





668

XZS-600-1S

Φ150

Φ600

Φ426

Φ476

410

Φ100

75

354

362

472







668

XZS-600-2S

Φ150

Φ600

Φ426

Φ476

410

Φ100

75

354

362

472

582





778

XZS-600-3S

Φ150

Φ600

Φ426

Φ476

410

Φ100

75

354

362

472

582

692

692

886

XZS-800-1S

Φ200

Φ800

Φ580

Φ630

530

Φ125

100

404

412

557







798

XZS-800-2S

Φ200

Φ800

Φ580

Φ630

530

Φ125

100

404

412

557

702





943

XZS-800-3S

Φ200

Φ800

Φ580

Φ630

530

Φ125

100

404

412

557

702

847

847

1088

XZS-1000-1S

Φ250

Φ970

Φ700

Φ750

640

Φ150

120

466

475

620







880

XZS-1000-2S

Φ250

Φ970

Φ700

Φ750

640

Φ150

120

466

475

620

765





1025

XZS-1000-3S

Φ250

Φ970

Φ700

Φ750

640

Φ150

120

466

475

620

765

910

910

1170

XZS-1200-1S

Φ250

Φ1170

Φ855

Φ920

750

Φ180

140

570

595

760







1045

XZS-1200-2S

Φ250

Φ1170

Φ855

Φ920

750

Φ180

140

570

595

760

925





1210

XZS-1200-3S

Φ250

Φ1170

Φ855

Φ920

750

Φ180

140

570

595

760

925

1090

1090

1375

XZS-1500-1S

Φ250

Φ1470

Φ1050

Φ1120

960

Φ200

170

530

555

750







1090

XZS-1500-2S

Φ250

Φ1470

Φ1050

Φ1120

960

Φ200

170

530

555

750

945





1285

XZS-1500-3S

Φ250

Φ1470

Φ1050

Φ1120

960

Φ200

170

530

555

750

945

1140

1140

1480

XZS-1800-1S

Φ300

Φ1770

Φ1360

Φ1430

1030

Φ200

200

618

640

835







1226

XZS-1800-2S

Φ300

Φ1770

Φ1360

Φ1430

1030

Φ200

200

618

640

835

1030





1420

XZS-1800-3S

Φ300

Φ1770

Φ1360

Φ1430

1030

Φ200

200

618

640

835

1030

1225

1225

1615
