直线振动筛

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

直线振动筛

优势高通量、操作维护方便、.高筛选精度、低成本

  • 进料粒度10-100mm
  • 生产能力0-20T/h
  • 产品特点性能稳定,便与保养

【应用领域】:适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

【适用物料】:化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理:废油、废水、染整废水、助剂、活性碳等

型号齐全 在线咨询 支持定制

直线振动筛详情

直线振动筛型号和参数

D-------------------------------------------------------电机(振动源)

Z-------------------------------------------------------直线(运转轨迹)

SF------------------------------------------------------筛分机

1030---------------------------------------------------筛面尺寸(1000mm宽x3000mm长)

1-------------------------------------------------------一层(一层筛网二个出料口)

S------------------------------------------------------(304不锈钢)钢板材质

直线振动筛主要技术参数和外形尺寸:

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

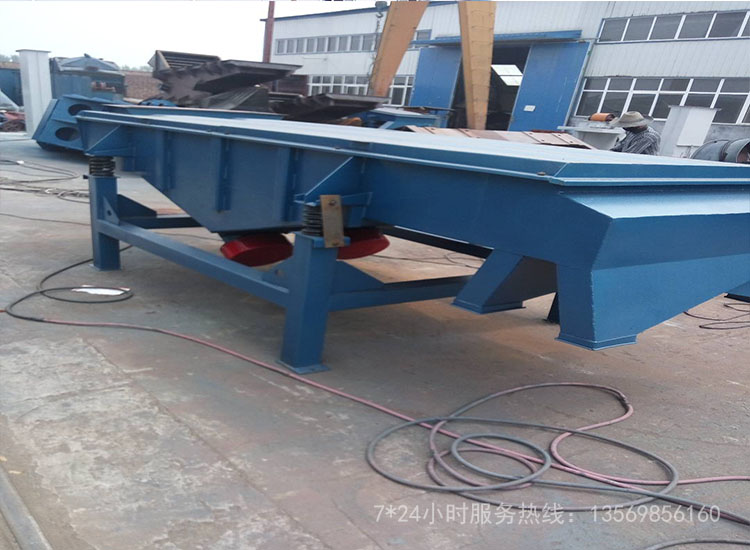

直线振动筛

直线振动筛工作原理及性能

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

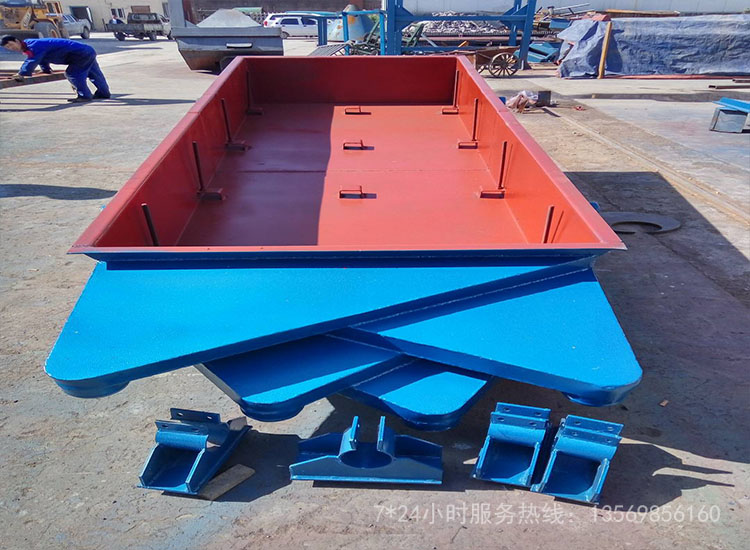

直线振动筛结构

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

直线振动筛


1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

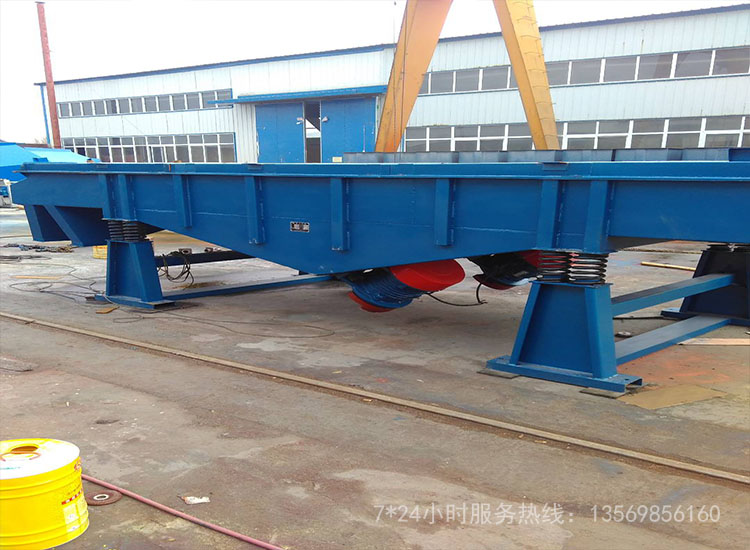

直线振动筛


直线振动筛安装事项

■ 安装与调试:
  弹簧在出厂前已进行静刚度测试,应选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支撑部位。安装时把弹簧置于下支撑座上,使支撑座上的凸台进入弹簧的内孔,然后吊装筛箱,一定要使橡胶弹簧的内孔上下均与支撑板的凸台对中,将筛箱垂直下落,置于弹簧上,此时各支撑点弹簧的高度应一致,误差不得大于2mm。
  筛机各部分的联接必须牢固可靠,所有螺栓不得有任何松动,各零件部位不得有任何异常声响,筛机上参振部分与周围固定物之间的最小间隙为30-50mm。

直线振动筛



直线振动筛选型

直线振动筛是一种产量大、效率高的筛分设备,可根据客户物料的特性及产量进行选型,选型大致分为以下几步。

一、直线筛安装厂地选择

二、直线振动筛筛分精度和产量的选择

三、直线筛筛机角度的选择

四、筛分物料的特性及性质的选择
