刮板输送机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

刮板输送机

优势广泛用于化工、机械、冶金、轻工、粮食、医药、交通、水电等部门,用于输送粉尘状、小颗粒状,小颗粒状和小块状物

  • 进料粒度10-100mm
  • 生产能力0-20T/h
  • 产品特点适用面广、传送能力强、输送量大

【应用领域】:化工、机械、冶金、轻工、粮食、医药、交通、水电等部门,用于输送粉尘状、小颗粒状,小颗粒状和小块状物料。

【适用物料】::煤粉、碎煤、烟灰、炭黑、碳酸氢铵、硫铁矿粉、氯化铵、铜精矿粉、氧化铝粉、石膏粉、石灰石粉、苏打粉、尿素、活性炭、氯化钠、硅酸钙、石棉粉、合成树脂、橡胶粉、电石、陶土、合成肥料、粉粒状农药、碳酸钡硫铵、纯碱粉、粒状医药、小麦、大豆、大米、糖、淀粉、碎木炭、木片、锯末、氯乙烯醇合成洗涤剂,飞灰磷肥

型号齐全 在线咨询 支持定制

刮板输送机详情

技术参数

本厂生产的机型为通用型埋刮板输送机,可广泛用于化工、机械、冶金、轻工、粮食、医药、交通、水电等部门,用于输送粉尘状、小颗粒状,小颗粒状和小块状物通用型埋刮板输送机分下面几种类型:

   1、MS型  水平型埋刮板输送机;
   2、MC型  垂直型埋刮板输送机;
   3、MZ型  Z型埋刮板输送机。

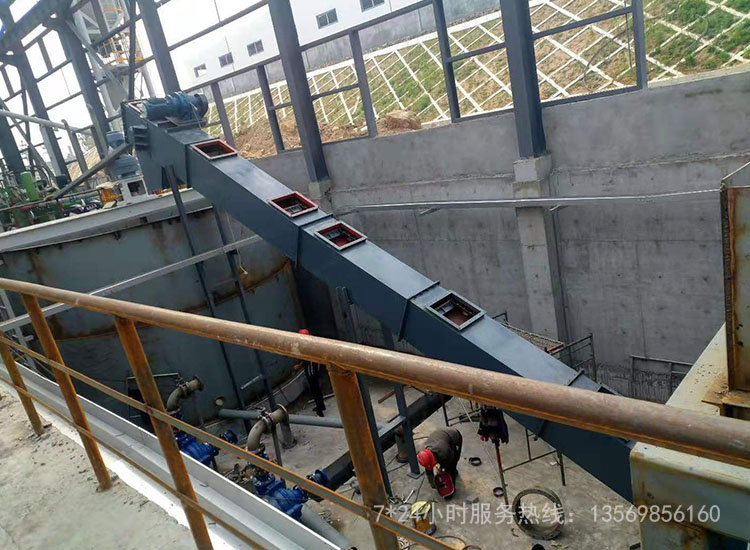

   水平型埋刮板输送机有普通型和大倾斜型之分,普通型的安装倾角为0°≤α≤15°,大倾斜型的安装倾角为15°<α<30°

刮板输送机

刮板输送机
    通用型埋刮板输送机对所输送的物料有下列要求:
    1、物料容重:r=0.2~1.8t/m3
    2、温度:物料温度t<100℃
    3、含水率:对于一般物料,不得使物料用手捏成团候不易松散;对于含水率增加后会增大粘着性和压结性的物料,不能使物料严重粘附刮板。
    4、粒度:物料的粒度与其硬度有关,粒度太大,则不易输送

刮板输送机

型号

刮板输送机分为MC型刮板输送机、MZ型刮板输送机、MS型刮板输送机及FU刮板输送机这几种。刮板输送机实际上叫做埋刮板输送机,拿MC25型刮板输送机来举例,型号中M代表埋刮板输送机的“埋”的汉语拼音首写字母;中间的C代表垂直形式的“垂”的汉语拼音首字母;接下来是25说的是机槽宽度和机槽高度为250MM。主要有270、300、3/0、400、500、550、630、730、764、800、1000、1200系列。以上是刮板机主要系列,下面还有很多分支,比方说中双链还是边双链,是轧制的还是整体铸焊,是否封底板等等。

刮板输送机

组成工作原理

刮板输送机主要由机头、机尾、中部槽、刮板链等部件组成。

1、机头传动部(机头部)由机头架、电机、 偶合器(联轴器)、减速器及链轮组件 、 拨链器、护板等组成。

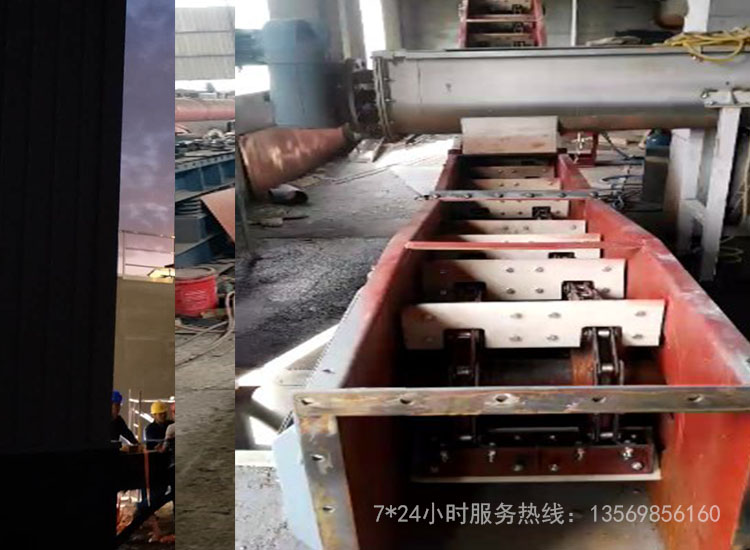

2、中部由过渡槽、中部槽、链条、刮板、横梁、螺栓、哑铃销等等件组成。
3、机尾(传动部) :机尾链轮组件,拨链器,护板等等。


刮板输送机


安装使用注意事项

埋刮板输送机的运行好坏和使用寿命的长短,不仅取决于合理的设计和良好的制造,而且还要有正确的安装、操作和维修。当在运行过程中,出现了突然故障,就应该抓住主要矛盾,采取相应的措施及时加以解决。

安装刮板各个接口要加密封垫。安装完毕后各个接口打密封胶密封防止漏粉、漏水。

 A、安装前的准备
  (一)设备到厂后,应对机器各个零、部件进行检查、清点、分类,妥善保管,不应露天堆放,以免锈蚀损坏。如发现有机件不全或损坏情况,应设法补齐或修复。
  (二)刮板链条是埋刮板输送机的关键部件,在安装前应检查刮板链条的关节是否转动灵活,如转动不灵则应拆下用汽油或煤油除锈,并用砂纸擦磨打光,至转动灵活为止,严禁涂抹润滑油。
  (三)应仔细核对(实测)机壳及驱动装置基础或平台的安装尺寸。如发现问题,应及时处理。
  (四)准备好必要的安装工具和材料。
   B、设备安装
  (一)安装工作必须有钳工、起重工、电工、电焊工等专业人员参加。
  (二)安装时首先用水平仪找平基础和安装支架的水平度,然后使之固定。
  (三)埋刮板输送机的安装:
    1、按制造厂出厂时各段机壳的连接标记顺序组装。应保证机壳水平和垂直,特别要保证机壳内壁的平直度,不允许接口法兰和导轨处有上下、左右的错移,以保证刮板链条运行时不致产生卡碰现象

刮板输送机

大坡度和角度

刮板输送机根据工况条件可以水平,倾斜,垂直等形式。物料具有内摩擦力和侧压力等特性。在水平运输时,物料受到刮板链条在运动方向的推力,使物料被挤压,由于自重,在物料之间产生了内摩擦力,这种内摩擦力保证了料层之间的稳定状态,当它大于物料与槽壁之间的外摩擦力时,物料就形成连续整体的料流随着刮板链条向前输送。

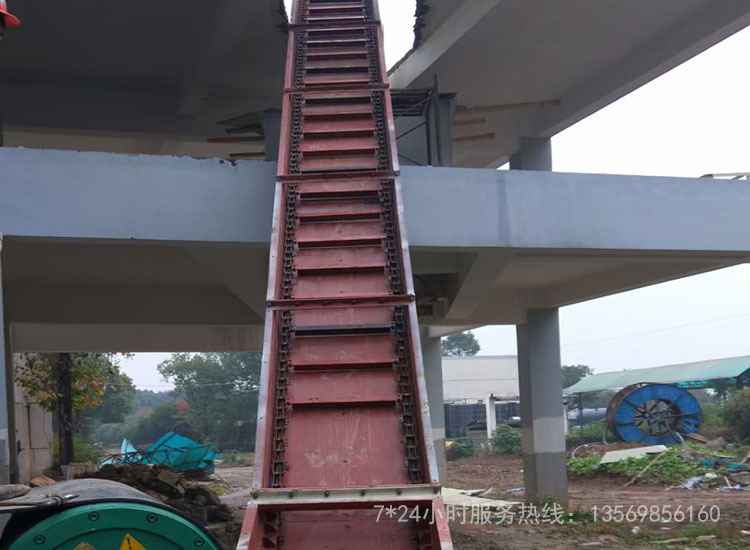

 垂直提升时,由于物料的提供特性,在物料受到刮板链条在运动方向的推动后,物料中便产生了横向侧压力,形成物料的内摩擦力。同时,下水平段的不断给料对上部物料产生推移力,迫使物料向上,当这些作用力大于物料和槽壁间的外摩擦力及物料自身重量时,物料就形成连续整体的物流而被提升。因为刮板链条运动中的振动,料拱会时而破坏,时而形成,所以在垂直运输时,物料相对于链条会产生一种滞后现象,其对输送效率和速度略有影响,但并不防碍正常工作
