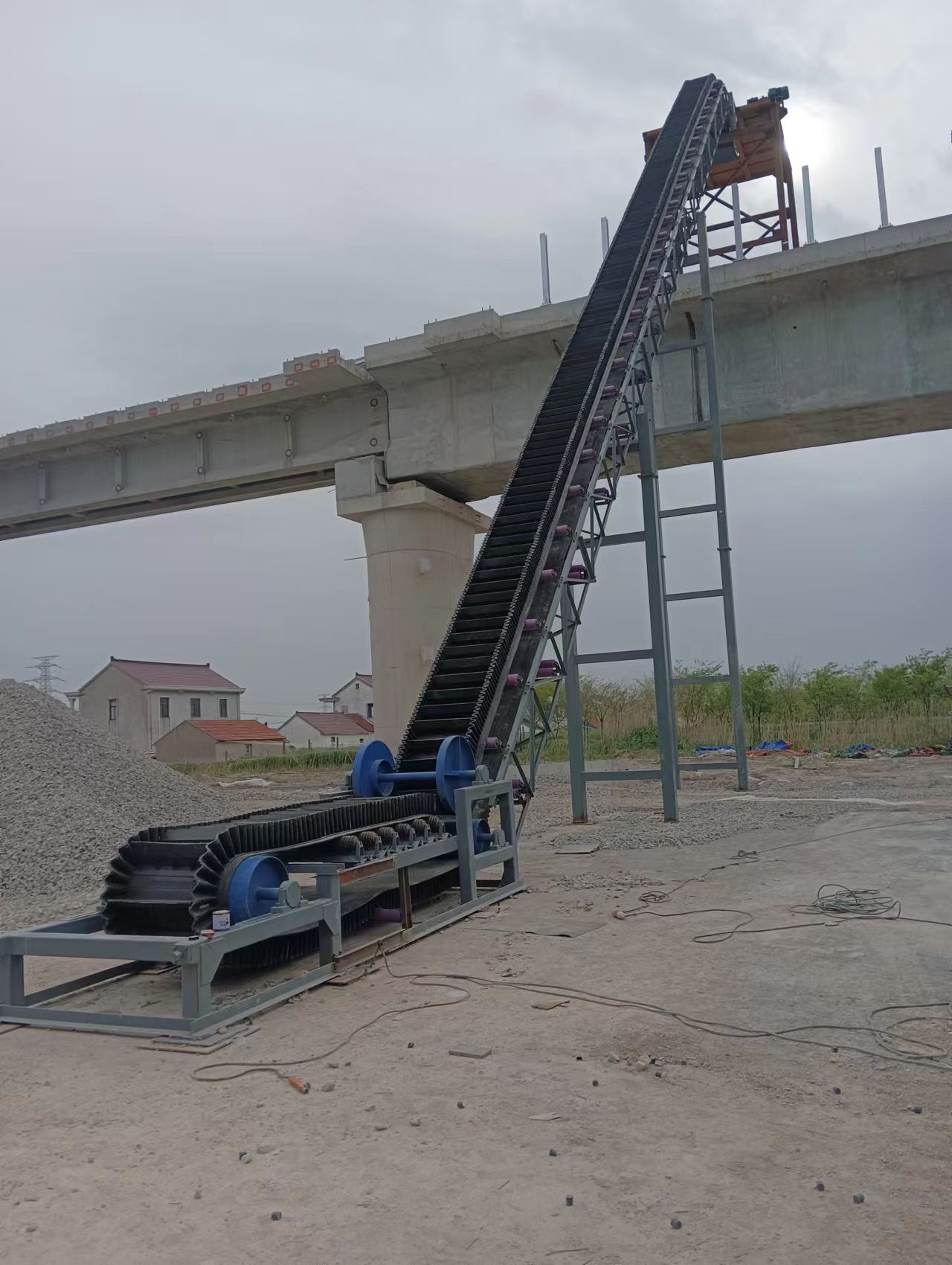

大倾角皮带输送机设计注意事项？

大倾角皮带输送机设计围绕输送带、倾角、驱动、结构布置、安全这几块。

明确倾角划分：普通皮带≤18°，大倾角通常指 **>18°，特殊结构可实现30°-90°** 垂直输送

核心结构选择：倾角20°-35°可选花纹带；>35°必须用波状挡边 + 横隔板组合

安全优先级：防滑 > 防跑偏 > 防撒料，配套多重监测与保护装置

系统匹配：驱动功率、张紧力、托辊组、清扫器需按大倾角工况专项计算与选型

20°-35°：花纹输送带（鱼骨纹、人字形）+ 深槽托辊组

35°-60°：波状挡边输送带 + 横隔板（T 型、C 型）

>60° 至 90°：加强型波状挡边 + 高横隔板 + 特殊驱动装置

尖锐矿石：耐磨、抗撕裂橡胶输送带，覆盖胶厚度≥15mm

高温物料（如水泥熟料）：耐高温橡胶（耐温120℃-200℃）或特殊材质

腐蚀性物料：氟橡胶或 PP 材质衬板，耐酸碱等级 PH1-14

大倾角专用：带芯强度需≥1000N/mm，建议选用 ST 型钢丝绳芯输送带

花纹带选择：人字形花纹适合20°-30°，鱼骨纹适合25°-35°，花纹高度12-20mm

挡边规格：倾角 25° 时挡边高度≥120mm，倾角每增加 5° 挡边高度增加20-30mm

横隔板配置：间距按物料粒度调整（通常为粒度的 3-5 倍），防止物料滑动堆积

结构防滑：波状挡边 + 横隔板形成 "料斗式" 结构，防止物料下滑

摩擦增强：输送带覆盖胶选用高摩擦系数（≥0.6）配方，滚筒表面包胶（菱形花纹）

速度控制：降低运行速度（≤1.6m/s），减少物料惯性滑动风险

压带装置：在变坡点设置机械压带轮，压力点距带面≤300mm，防止输送带飘起

张紧力优化：采用液压张紧装置，张力比常规增加20%-30%，确保足够包角摩擦力

下运大倾角（-18° 至 - 90°）必须配置制动装置 + 防逆转装置，防止超速和倒转

驱动系统改为发电制动模式，回收能量并控制速度

• 输送带张力需增加30%-50%，防止松带打滑
• 垂直输送（90°）

• 采用加强型波状挡边 + 高横隔板，横隔板间距≤物料粒度的 2 倍
• 头部和尾部设置转向滚筒，确保输送带平稳过渡
• 张紧装置采用重锤式，提供恒定张力

低温 / 高温环境

• 低温（<-19℃）：选用耐寒橡胶（-40℃），滚筒加装加热保温层
• 高温（>40℃）：输送带选用耐高温材质，驱动系统增设冷却装置

设计禁忌与常见错误规避

1. 严禁用普通输送带输送倾角 > 20° 的物料，必须采用花纹带或挡边带
2. 不得随意降低滚筒直径和输送带强度，防止带体弯曲应力过大导致分层
3. 避免倾角突变，必须设置过渡段，防止物料惯性滑动
4. 清扫系统不可简化，否则会导致物料粘结，增加输送带磨损和跑偏风险
5. 下运大倾角输送机必须配置可靠的制动装置，严禁仅依靠驱动电机制动
