振动输送机详情
工作原理
通过激振器1产生的激振力作用于工作输送槽体2时，槽体在主振弹簧的约束下做定向强迫振动。当槽体向前振动时，依靠物料与槽体间的摩擦力把运动能量传递给物料，使物料加速运动，此时物料的运动方向与槽体的振动方向相同。
当槽体向后振动时，物料因受惯性作用，仍将继续向前运动，槽体则从物料下面往后运动，由于运动中阻力的作用，物料越过一段槽体又落回槽体上。
当槽体再次向前振动时，物料又因受到加速而被输送向前。如此重复循环，实现物料的输送。
结构

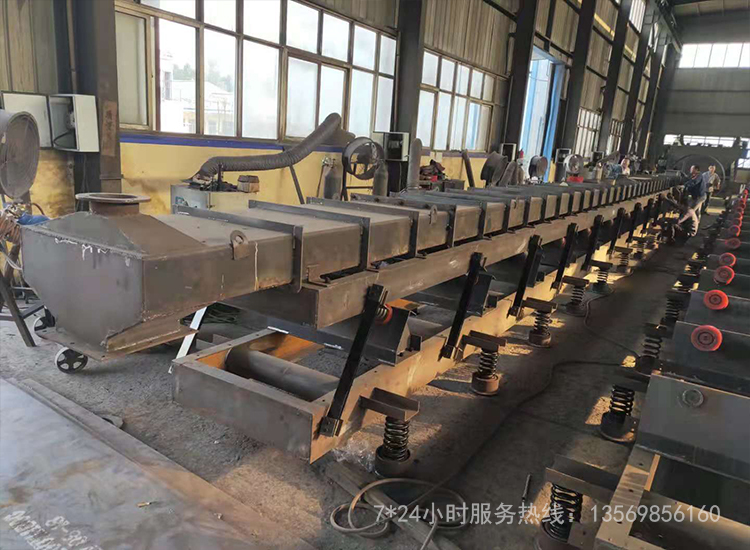

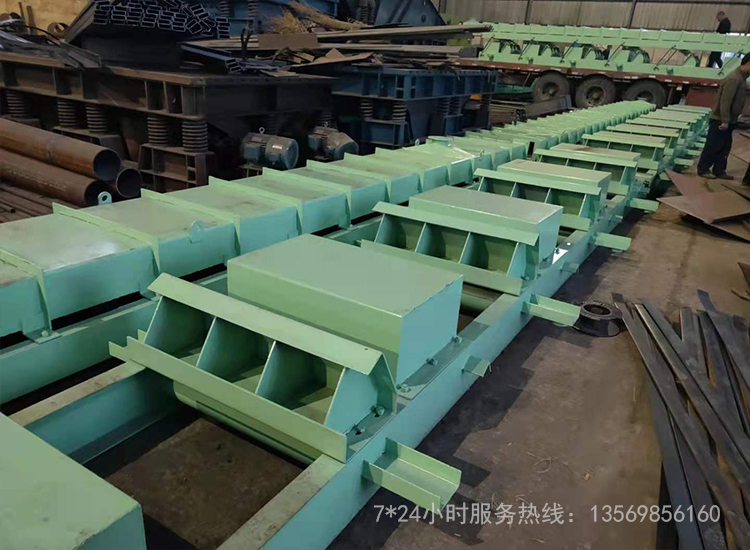

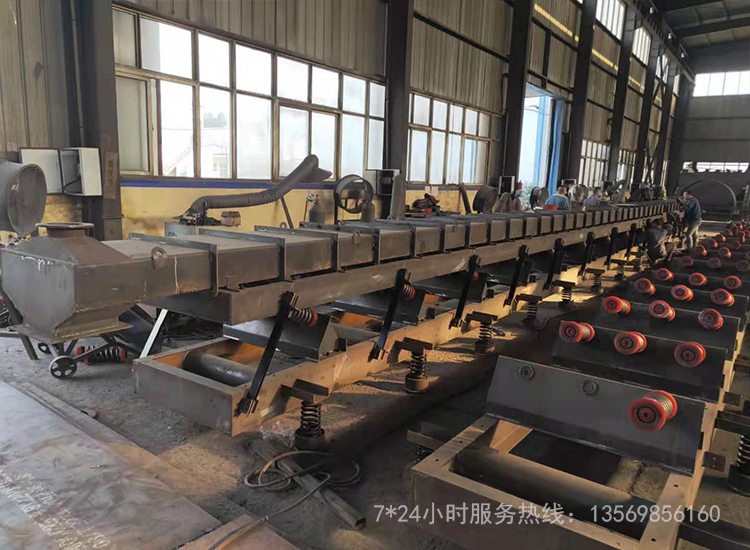

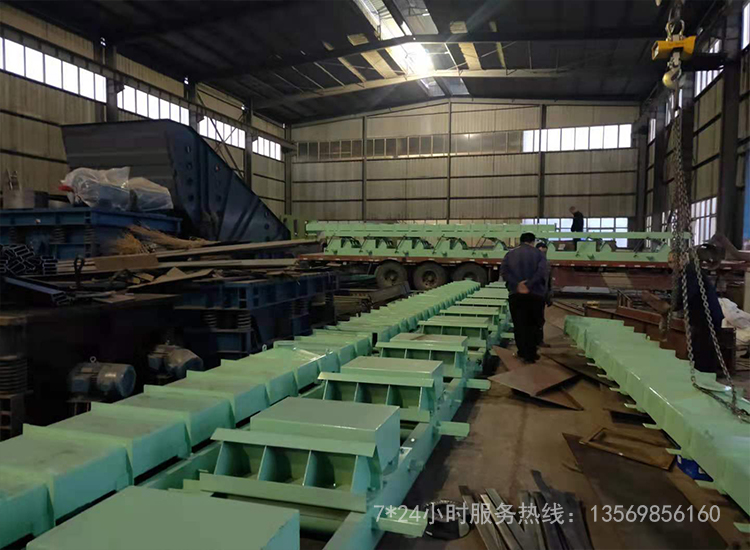

1、输送槽和平衡底架
输送槽(承载体、槽体)和平衡底架(底架)是振动输送机系统中的两个主要部件。槽体输送物料，底架主要平衡槽体的惯性力，并减小传给基础的动载荷。
2、激振器
激振器是振动输送机的动力来源及产生周期性变化的激振力，使输送槽与平衡底架产生持续振动的部件，可分为机械式、电磁式、液压式及气动式等类型。其激振力的大小，直接影响着输送槽的振幅。

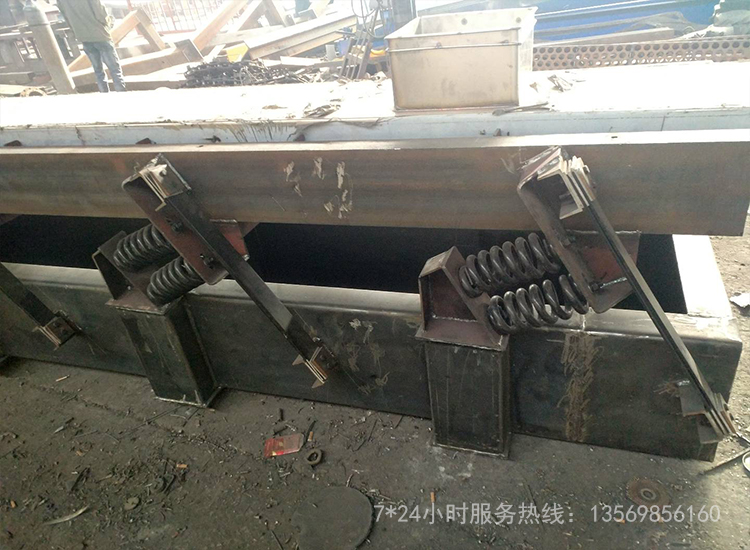

3、主振弹簧和隔振弹簧
主振弹簧和隔振弹簧是振动输送机系统中的弹性元件。主振弹簧的作用：主振弹簧支撑输送槽，通常倾斜安装，斜置倾角为ß（振动角），其作用是使振动输送机有适宜的近共振工作点，便于系统的动能和势能相互转化，有效地利用振动能量。隔振弹簧的作用：支承，并能减小传给基础或结构架的动载荷。
4、导向杆
导向杆的作用是使槽体与底架沿垂直于导向杆中心线作相对振动，它通过橡胶铰链与槽体和底架连接。
5、进料装置与卸料装置
进料装置与卸料装置用来控制物料流量，通常与槽体软连接。
参数
振动输送机振动频率由激振电动机的转速决定。螺旋式垂直输送机同样可采用上述三种激振器，但要求产生垂直方向的激振力和绕垂直轴线的激振力矩，以实现螺旋槽体的垂直振动和绕轴线的扭摆振动，物料则沿螺旋槽连续向上输送。
激振力使槽体沿某一倾斜方向产生振动，将槽中的物料向前输送。物料在槽中的运动形式取决于槽体振动加速度的大小，此加速度在垂直槽底方向上的分量与重力加速度分量的比值(D)称为抛掷指数。当D<1时，物料在槽中作滑移运动，此时物料始终与槽底接触，每振动 一次，物料向前滑动 一个距离。当D>1时，物料作抛掷运动，此时物料在槽中跳跃前进，以连续跳跃实现连续输送。大多数振动输送机都选取抛掷运动状态，D值选取1.5～3.3。
分类
按激振机构分机械式和电磁式两类，机械式中又可分为弹性连杆式和惯性式；按参与振动构件数目可分为单质体、双质体和多质体三种类型。单质体的只有输送槽产生振动，因而振动力传至地基， 大多为轻型的；双质体和多质体的除输送槽外，还有对重架参与振动，结构稍复杂，但可以基本上消除对地基的振动力，还可利用共振原理使所需激振力小。
①弹性连杆式。由偏心轴、连杆、连杆端部弹簧和料槽等组成。偏心轴旋转使连
杆端部作往复运动，激起料槽作定向振动。促使槽内物料不断地向前移动。一般采用低频率、大振幅或中等频率与中等振幅。
②电磁式。由铁芯、线圈、衔铁和料槽等组成。整流后的电流通过线圈时，产生周期变化的电磁吸力，激起料槽产生振动。一般采用高频率、小振幅。
③惯性式。由偏心块、主轴、料槽等组成，偏心块旋转时产生的离心惯性力激起料槽振动。一般采用中等频率和振幅。

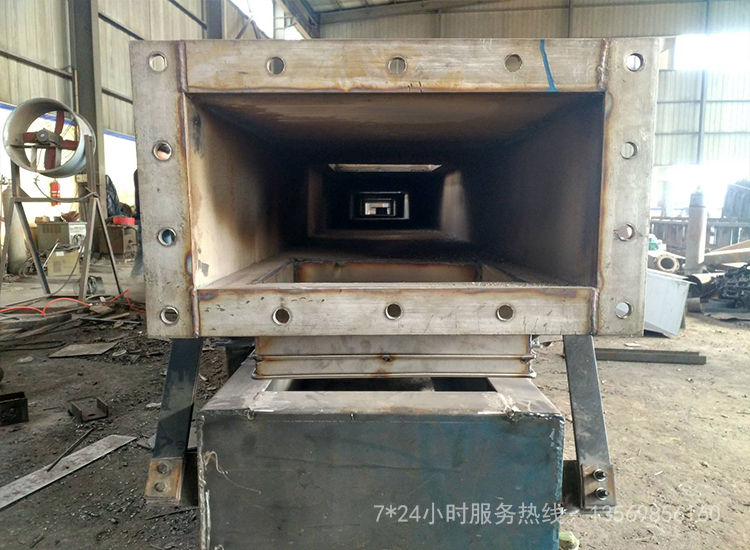

振动输送机采用电动机作为优质振动源，使物料被抛起的同时向前运动，达到输送的目的；结构形式分为开启式、封闭式；输送形式可为槽式输送或管式输送，电机位置可上、下或侧面装侧
用途特点
用途：广泛用于冶金、煤炭、建材、化工、食品等行业中粉状及颗粒状物料输送。
特点：该机型结构简单、安装、维修方便、能耗低、无粉尘溢散、噪音低等优点。
