NE板链斗式提升机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

NE板链斗式提升机

优势产量高,效率高,使用方便,性能稳定

  • 进料粒度10mm-1000mm
  • 生产能力0-50T/h
  • 产品特点性能稳定,便与保养

【应用领域】:粉状、颗粒状、小块状磨琢性或无磨琢性物料等

【适用物料】:生料、水泥、煤、石灰石、干粘土、熟料

型号齐全 在线咨询 支持定制

NE板链斗式提升机详情

NE板链斗式提升机工作原理及性能

NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

NE系列板链斗式提升机产品特点:
  1.密封性好,环境污染少;
  2.操作、维修方便、易损件少;
  3.使用成本低,由于节能和维修少,使用成本极低;
  4.运行可靠,先进的设计原理,保证整机运行的可靠性;
  5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮;
  6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小;
  7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m³/h;
  8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

NE板链斗式提升机

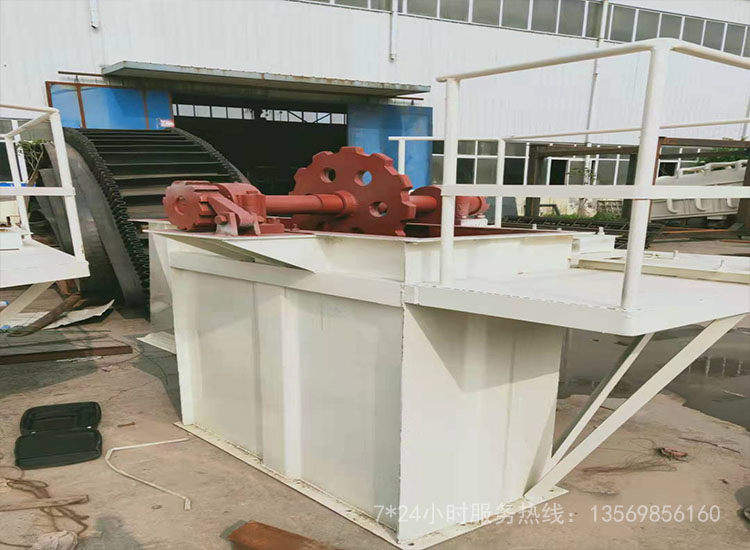

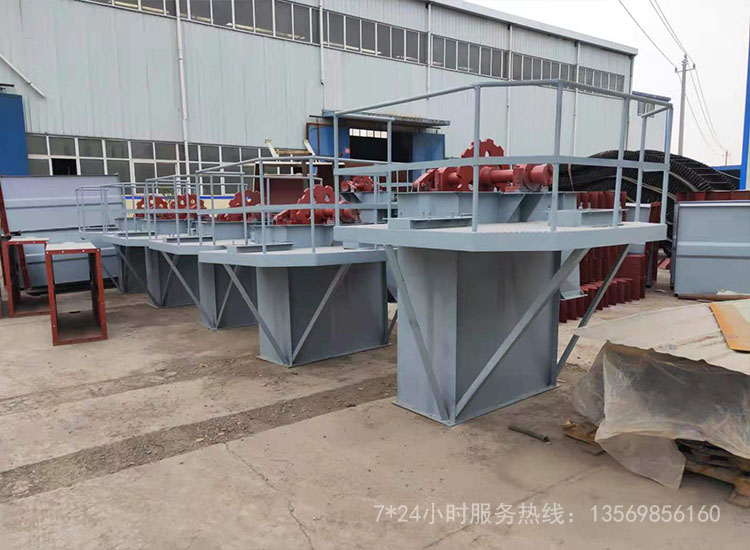

NE板链斗式提升机结构

 NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
   运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
   驱动装置---采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
   上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
   中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
   下部装置---安装有自动张紧装置。



NE板链斗式提升机

NE板链斗式提升机机安装事项

1、斗提机安装前的装备

(1)清理现场:安装前首先清理现场,从基础开始至每层楼板要杂物清理干净;

(2)准备必要的安装工具及设备(吊车、电动绞车、手动葫芦、电焊机、气割设备、经纬仪、水平仪及相关工具);

(3)技术人员及焊工、安装工、钳工等;

(4)安装前必须仔细阅读本公司斗提机安装使用说明书;

2、头部平台装配

(1)为了运输方便,设计为分体,现场再组装焊接;

(2)支撑的焊接:分体平台的支撑一般也在现场焊接。

        其焊接步骤为:a、焊接平台;

                              b、焊接支撑;

3、斗提机壳体的安装

安装的顺序为:(1)首先在基础上安装下箱壳体,使下箱机壳与水平面垂直,x、y两个方向与水平面的垂直度都应≤1mm,拧紧地脚螺栓(或焊好预埋铁);(2)确定尾部安装无误后再安装第一节,安装时首先放好石棉垫、吊装壳体找正。可以壳体的外壁为基准,上、   下壳体x方向和y方向偏移量应小于2mm.

4、板链及料斗安装



NE板链斗式提升机

NE板链斗式提升机选型

斗式提升机是厂家常用的提升设备,那么我们各大厂家该如何选择斗式提升机的型号,在选购的时候应该注意哪些,这些都是我们所需要注意的,下面是斗式提升机的选型方法。

      斗式提升机作为常用的提升机设备,其型号的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:

一、物料的形态:物料是粉状还是颗粒状还是小块状。

二、物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。

三、物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

四、单位时间内的输送量。

      一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗式提升机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终选型是取决于料斗形式、斗速、物料比重、物料性质、料斗数量等各项参数的综合考虑。
