斗提式提升机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

斗提式提升机

优势输送量大,提升高度高,运行平稳可靠,寿命长显著优点

  • 进料粒度1-500mm
  • 生产能力1-500t/h
  • 产品特点结构紧凑、重量轻、运转平稳

【应用领域】:化工、食品、矿山、钢铁、冶金、建材、轻工、煤矿等行业

【适用物料】:石灰石、水泥熟料、石膏、块煤、煤、水泥、化肥、砂、粮食、生料、干粘土、熟料、湿砂、型砂、化肥、碱肥、碱粉、

型号齐全 在线咨询 支持定制

斗提式提升机详情

斗提式提升机简介

斗式提升机具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点,斗式提升机,有的行业也称为斗提机。斗式提升机按结构形式可分为:皮带式斗提机(DT)、环链式斗提机(TH)、板链式提升机(NE)皮带式斗式提升机结构简单,维护方便,依靠胶带固定提料斗。板链式、环链斗式运行平稳,掏取式装料,混合式或重力卸料,斗式提升机轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。

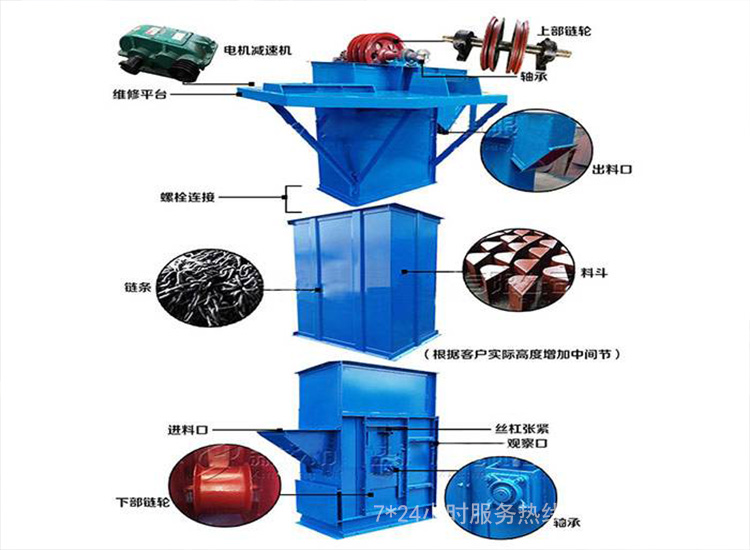

斗提式提升机

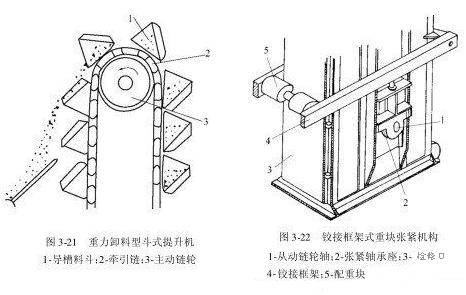

斗提式提升机工作原理

皮带式斗式提升机结构简单,维护方便,依靠胶带固定提料斗。板链式、环链斗式运行平稳,掏取式装料,混合式或重力卸料,斗式提升机轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。

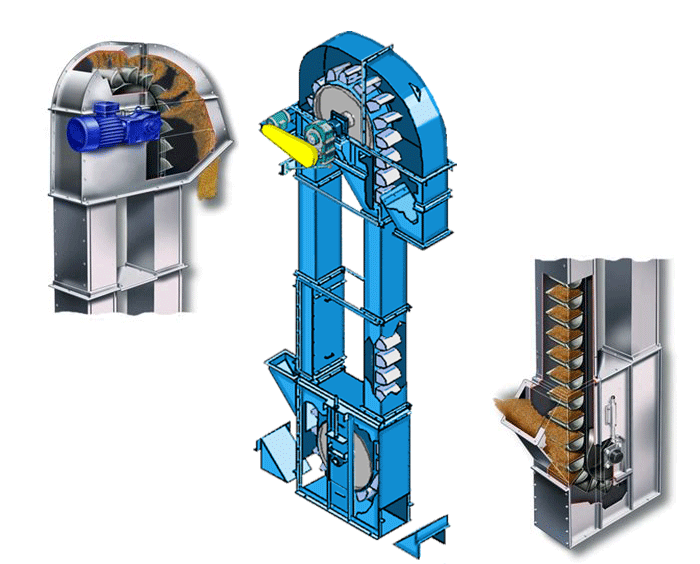

斗提式提升机

斗提式提升机

斗提式提升机

TH斗式提升机型号规格

提升机型号规格  TH160  TH200  TH250
 料斗形式  ZH  SH  ZH  SH  ZH  SH
 输送量(99%)m³/h  15.77  24.97  17.87  28.6  31.43  48.19
 料斗  (料斗容积盛水)升  1.2  1.9  1.5  2.4  3.0  4.6
 料斗间距(毫米)  500
 链条  圆钢直径节距(毫米) 14*50
 单条破断载荷千牛顿) ≥190
 传动链轮转速(转/分)  69.71  63.22  44.11
 输送物料块度(毫米)  20  25  30

上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为99%填充。

 提升机型号规格  TH315  TH400 TH500 TH630
 料斗形式  ZH  SH  ZH SH ZH SH ZH SH
 输送量(99%)米3/时  35  59  58 94 73 118 114 185
 料斗  料斗容积(盛水)升  3.75 6.0  5.9 9.5 9.3 15.0 14.6 23.6
 料斗间距(毫米)  512~688
 链条  圆钢直径*节距(毫米)  θ18*64 θ22*86
 单条破断载荷(千牛顿)  ≥320≥480
 单位长度牵引件重量(公斤/米)  25.64  26.58 31.0 31.9~41.5 44.2 49.0 52.3
 传动链轮转速(转/分)  42.5 37.6~35.8 31.8
 输送物料块度(毫米)  35 40~50 660


TD斗式提升机规格型号

提升机型号
TD160
TD250
TD315
TD400
TD500
TD630
料斗型式
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
H
Zd
Sd
输送量
M3/h
9
16
16
27
20
36
38
59
28
50
42
67
40
76
68
110
63
116
96
154
142
148
238
料斗
斗 容
L
0.49
0.9
1.2
1.9
1.22
2.24
3.0
4.6
1.95
3.55
3.75
5.8
3.07
5.6
5.9
9.4
4.48
9.0
9.3
14.9
14
14.6
23.5
斗 距
mm
280
350
360
450
400
500
480
560
500
625
710
传动滚筒直径
mm
400
500
630
800
从动滚筒直径
mm
315
400
500
630
料斗运行速度
m/S
1.4
1.6
1.8
2.0
传动滚筒转速
r·p·m
67
61
55
48

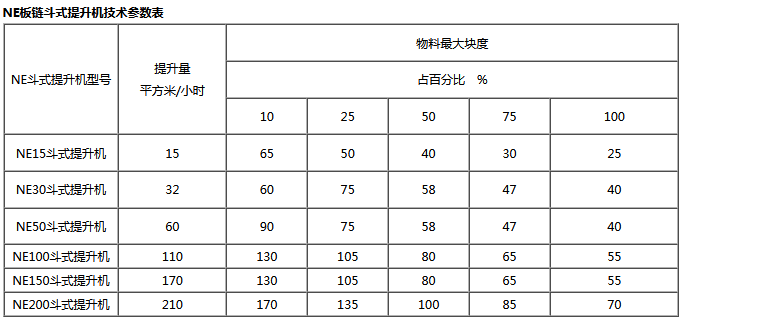

NE斗式提升机型号规格

斗提式提升机

TD斗式提升机优势:

一、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

二、提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。密封性好,环境污染少。

三、运行可靠性好,**的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高提升机运行平稳,因此可达到较高的提升高度。

四、使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。斗式提升机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。


TH型斗式提升机优点

是一种环链离心斗式提升机,提升机系由运行部分带有传动链轮的上部区段,带有拉紧链轮的下部区段,中间机壳驱动装置,逆止制动装置组成。本提升机的料斗是间断布置的,料斗利用"淘取法"进行装载,用"离心投料法"进行卸载。本提升机适于输送粉状、料状及小块状的无磨琢性物料,由于提升机的牵引机构是环形链条,因此允许输送温度较高的物料。

TH型环链斗式提升机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。TH系列环链斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机输送量高达365m/h,提升高度高至为50m。


NE斗式提升机优点

一、输送能力大。该系列斗式提升机是*内同类提升机中相近结构尺寸输送量较大的提升机,提升量为50m3/h~500m3/h。

二、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料,而且可提升磨琢性较大的物料,要求温度≤200°C。

三、驱动功率小。采取流入式喂料、诱导式卸料,大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少,比环链提升机节省功率30%。

四、提升高度高。采用板链式高强度链条,在额定输送量下提升高度可达60米。操作、维修方便,易损件少。

五、本斗式提升机结构钢性好,精度高。机壳经折边和中间压凸,经焊接后,刚性好且外观漂亮。综合成本低,密封性能好,节能环保且维护少。

斗提式提升机安装维护

斗式提升机的安装

1、 斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整,并呈水平状态,保证斗式提升机安装后达到垂直要求。高度较高的斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物(如料仓、车间等)连在一起以增加其稳定性。安装时先安装下部部件,固定地脚螺栓,然后安装中部机壳,后安上部机壳。机壳安装成功,校正垂直度。在全高上下用铅直线测量,误差应小于10mm。上下轴应平行,其轴心线应在同一平面内。高度较低的斗式提升机安装时,可以在地平面把上、中、下机壳全部连接并较正好,然后整体吊直固定在砼基础上。
2、 机壳安装好后,安装链条及料斗。料斗连接用的U型螺丝,既是链条接头,又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。
3、 链条及料斗安装好以后,进行适当张紧。
4、 给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。
5、 试运转,安装完成后即应进行空车试运转。空运转应注意:不能倒转,不能有磕碰现象。空运转不小于2小时,不应有过热现象,轴承温升不超过250C,减速机温升不超过300C。空运转2小时后,一切正常即可进行负荷试车。带负荷试车时喂料应均匀,防止喂料过多,堵塞下部造成“闷车”。

使用维护注意事项

1、 斗式提升机应空负荷开车。所以每次停机前应排尽**料斗内的物料,然后再停车。
2、 不能倒转。倒转即可能发生链条脱轨现象,排除脱轨故障很麻烦。
3、 均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。
4、 及时适量补充润滑油。
5、 链条和料斗严重磨损或损坏时应及时更换。

安全操作规程

1、提升机由指定人员进行维护和管理,电源开关箱的钥匙由指定人员管理。
2、提升机必须有卷扬限制器和行程限位器,限制器应使滑轮在提升到距离卷筒或滑轮300mm以前时能自动停止。
3、 提升机应有***大负荷标志,在提升、降落时重量不许超负荷(1T)。
4、 送电后,检查卷扬限制器、行程限位器、联锁开关等安全装置,动作灵敏可靠,并进行试吊。
5、 起吊、降落前,鸣铃示警后,方可开车。
6、 提升机决对不允许载人上、下。
7、工作完后,提升机吊盘应落地,然后切断电源,关好上下护栏门。
8、 经常保持提升机周围环境卫生。
