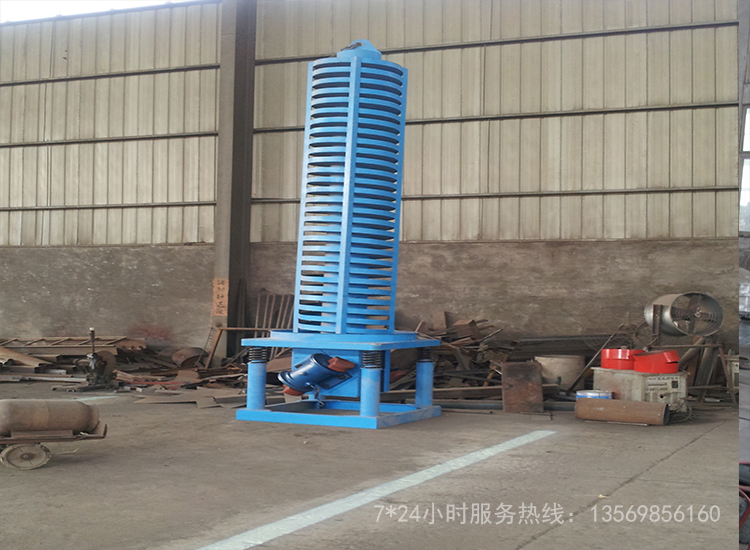

垂直螺旋提升机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

垂直螺旋提升机

优势性能稳定、便于保养维修

  • 进料粒度10-100mm
  • 生产能力0-20T/h
  • 产品特点性能稳定,便与保养维修

【应用领域】:化工、机械、冶金、轻工、粮食、医药、交通、水电等

【适用物料】:电力、矿山、冶金、建材,化工

型号齐全 在线咨询 支持定制

垂直螺旋提升机详情

原理

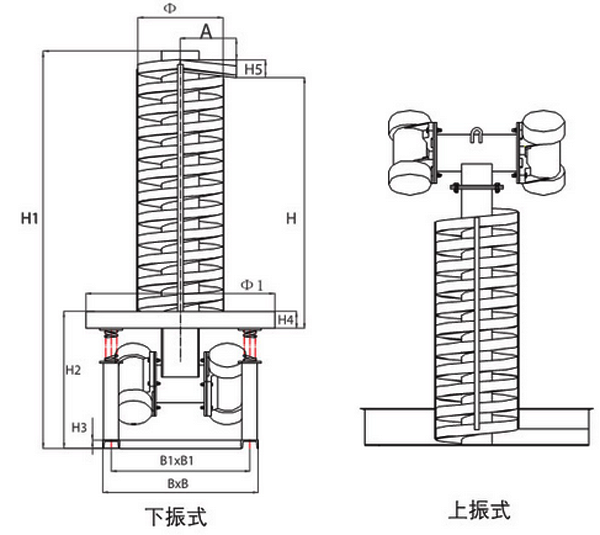

垂直振动提升机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直输送机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。

垂直螺旋提升机


技术参数


垂直振动提升机代号解释
DZ C  600
┬ ┬ ┬
│ │ │
│ │ │
│ │ │
│ │ └───────────── 输送槽直径(mm)
│ │
│ └──────────────- 垂直


└──────────────── 电机振动


垂直螺旋提升机

型号 输送量
(t/h)
输送槽直径
(mm)
输送宽度
(mm)
输送高度
(m)
振次
(min)
双振幅
(mm)
电动功率
(kw)
重量
(kg)
DZC300 ~1.0 300 77 ≤2.0 960 6~7 2×0.4 680
DZC500 ~2.0 500 140 ≤3.0 6~8 2×0.75 1010
DZC550 ~3.0 550 152 ≤3.5 6~8 2×1.5 1190
DZC600 ~3.0 600 163 ≤4.0 6~7 2×1.5 13210
DZC800 ~4.0 800 224 ≤4.5 6~8 2×2.2 1590
DZC850 ~4.0 850 224 ≤5.0 6~9 2×2.2 1750
DZC900 ~3.5 900 185 ≤6.0 6~9 2×3.0 2100

安装

1、DZC、DZCP垂直提升机均应在固定的基础上。

2、在垂直提升机的上部应设置足够强度的悬挂装置以防倾倒,在正常工作及停止工作时悬挂装置均不受力。
  3、除底座外垂直提升机上部任何部位与外界均没有刚性接触,并应留有≥50mm的间隙,如需联接可采用柔性联接。


垂直螺旋提升机


维护保养

1、使用前应确保各部位螺栓有足够的紧固力。

2、对长期放置不用的设备,应确保电动机的绝缘性良好。
  3、用保证输送塔轴线的不平行度在输送塔全长范围≤1mm/米
  4、一般情况下,如果物料不能正常输送,只须改变其中一台电动机的运转方向,如有疑义,确认其旋转方向是否正确,正确的放置方向是:顺着每台电动机的轴线向下看,旋转方向相同。试验电动机的转向,时间不得超过2秒。
  5、初运行期间,应每隔4小时检查激振器地脚螺栓并禁锢,此项工作应重复2-3次。
  6、严禁单电机运行,严禁两台电机分别用两个开关控制。如果调频电源,应先使电机达到固定转速,再逐渐降速不允许直接低速启动或逐渐增至需要的转速。
  7、在使用过程中振动力的调整,每台激振器的两端各有一块偏心块,分别与轴固定。如需调整激振力,则需增加或减小同等大小、质量相同的配重块。调整后应将锁紧螺栓拧紧(注:配重块出厂时配带)。
  8、激振器应累计工作300小时,注2号复合锂基润滑脂,累计工作1500小时应清洗保养,累计工作7000小时,应更换轴承。
