圆形不锈钢旋振筛振动筛网架有几种结构?各结构特点

作者:Admin 时间:2022/1/19 15:04:27 次浏览

一、老松网架:该网架结构主要是使用铆钉直接将筛网铆在网架上,其优势在于使用寿命长,结实耐用,但由于是铆钉铆的,所以更换筛网时不能实现快速更换,由于是使用铆钉,所以不适合于精细筛网;有φ600、800、1000、1200、1500、1800等,有不锈钢、碳钢、塑料等多种材质

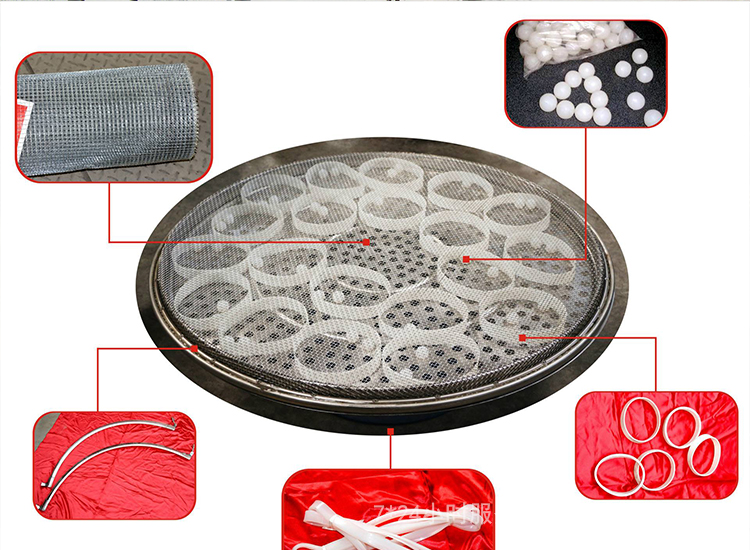

    二、U型网架:U型网架结构又叫子母网结构,属于振动筛分机非常普遍使用的型号,先用压网工装把粗丝径的筛网固定在U型槽内,U型网架、子母扣网架、子母分离式网架、胶粘网架这层筛网称之为目网,再将工作网固定平铺在目网上边,用卡箍固定四周,这种网架结构的优势就是更换工作网比较快,工作网下的目网其骨架作用,支撑工作筛网,保证筛面的平整度,防止物料冲击压塌工作网,同时又防止筛板上的弹跳球撞击工作网,把工作网撞破,这种网架结构的唯一缺点就是目网与工作网重叠部分,影响筛分面积;有φ600、800、1000、1200、1500、1800等,有不锈钢、碳钢、塑料等多种材质

    三、双A网架:子母扣网架又叫公母槽法兰网架,就是两个法兰一个凹槽,一个凸槽,把凸槽法兰焊接在筛框内,以凹槽法兰为活动件,将筛网放置在两个法兰中间,用螺丝锁紧,筛面自然拉紧平展,一般12目-30目的旋振筛筛网采用这种结构比较多双A网架结构又叫单网双箍网架或者轻型网架结构,这种网架用两个环形圆箍固定拉紧筛网,这种网架大的好处就是透网率比较高。该网架结构普遍用于陶瓷行业的振动筛分设备中(高频振动筛)。其优势在于不影响有效筛分面积(只是用一张子网即可),由于是双箍所以直接设计成筛框样式,可有效的避免漏料、跑浆等筛分问题.该系列筛网的缺点在于更换筛网复杂,绷网力度如控制不好容易破网;

   四: 胶粘网架:装网速度快,由于筛网是直接使用胶粘在网架上,可以预先装好一套备用,更换时直接连同筛网一起更换即可。该网架结构普遍在超声波振动筛中使用,其优势在于装网速度快,由于筛网是直接使用胶粘在网架上,可以预先装好一套备用,更换时直接连同筛网一起更换即可。该系列网架结构缺点在于在粘网时如胶涂抹不均匀会出现筛网松弛,从而影响筛分精度与筛分效果。
