链带式给料机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

链带式给料机

优势结构简单、运行平稳、寿命长、输送量大

  • 进料粒度0-1000mm
  • 生产能力1-1000t/h
  • 产品特点具有结构简单、运行可靠、使用寿命长,安装维修简单等特点

【应用领域】:电力、矿山、冶金、建材,化工、煤炭

【适用物料】:锅炉灰渣、水泥熟料、矿渣、焦炭、碎石、水泥、粉煤灰、石灰、矿石、石料

型号齐全 在线咨询 支持定制

链带式给料机详情

链带式给料机简介

链带式给料机是采用链板输送给料的一种耐用设备。可以把往复式给料机替换。根据物料特性不同,该设备又可分为带式和链带式。也可根据客户的要求制作成加长型,鳞板输送机分为轻型和中型及重型三大类,输送槽宽度为400mm-1200mm,有七个型号,输送速度0.05-1.6m/s,输送能力450-1750m³/h,可满足各种生产需求料仓内的物料经连接段进入导料槽落在钢丝胶带上,胶带静止时物料最终靠内摩擦力而停止运动,在出料口形成一定角度的静止堆积;当驱动滚筒在外动力的驱动下开始旋转时,带动胶带运动,胶带带动其上的物料导向出料口,运行中的胶带在出料口卸料后转向回程,物料不断的从出料口排出,从而完成给料过程;二次密封装置对从导料槽和胶带之间间隙中漏出的物料提供密封;改变给料量,可通过调节转臂行星摩擦式无级变速机的调速手轮来改变输出轴转速,改变胶带运行速度的大小(高低),从而改变给料量;改变给料量,也可通过选配变频器,改变电动机转速,从而改变给料量。带式给料机运行中,系统主要负荷均由滚动轴承支撑,运行阻力小,设备所需驱动功率小,系统各零部件工作寿命长。

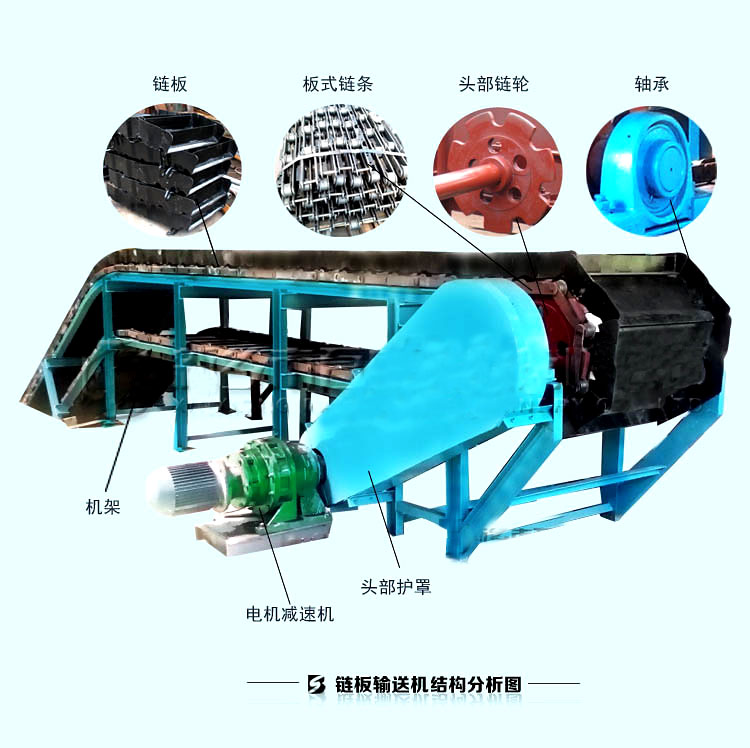

新乡西贝机械链带式给料机

链带式给料机

链带式给料机的优点

1本机运行平稳,噪音小,给料速度快、料层厚、给料量大。
2给料量连续可调。
3钢丝芯、双面带抗网输送带抗冲击、抗撕裂,常规寿命三年以上。
4导料槽内侧全部安装δ12mm厚NM360高耐磨衬板(按用户要求),使设备更加长久耐用。
5较往复式给料机功率小,节电效果好,运行成本低,具有较好的经济性能。
6产品技术成熟,零部件通用性好,重量轻,性能可靠,维修方便。
7辅助套装置齐全,使用功能完备,适应性能广泛。
8本机型通用性好,可实现与K型往复式给煤机、振动带式给料机由料仓接口、导料槽、手动闸门装置、驱动滚筒组、托辊组、底架及其清料器等部分组成,各部件间用螺栓连接、搬运组装,可以分体和整体,地面或井下均适用。

9本机可实现远程控制,为矿方实现自动化生产。仓口下部安装导料槽,驱动滚筒组由胶带、滚筒、轴承座、电动机及其无级变速机安装于底架上,外侧有驱动手轮。导料槽下内两侧装有密封护板,手动闸门装置可实现出料口的开闭或下料大小的调整。驱动滚筒的回程滚筒端边,设有弹簧清料器,用于清除胶带上的残存粘料。

10适用范围广。除粘性的物料以外,一般的固体散状物料和成件物品均可输送。
11输送能力大。特别是鳞板式板式输送机的输送能力可高达1000t/h.
12.牵引构件强度高,可以较长距离输送。国内鳞板式输送机的输送长度已达到200m;国外的最大输送长度达1000m以上。

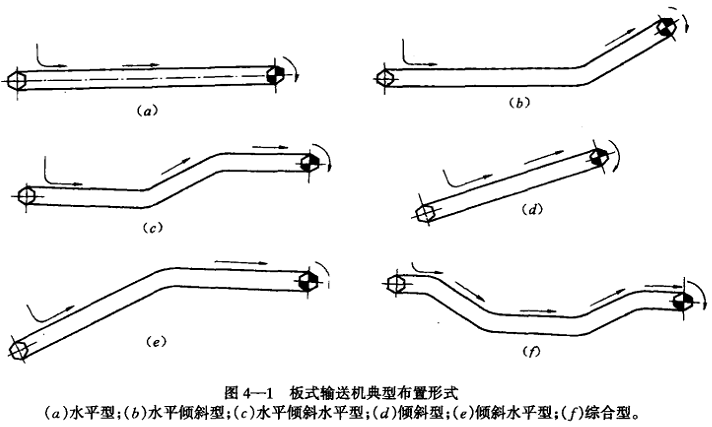

13输送线路布置灵活。与带式输送机相比,鳞板式输送机可以较大的化解和较小的弯曲半径输送物料,因此有较大的灵活性。其倾角可达30度~35度,弯曲半径通常为5~8m.
14.在输送过程中,同时可进行分类、清洗、干燥、冷却或装配等各种工艺作业。
15.所采用的链条及附件均由专业厂生产,质量得以保证,不但运行平稳可靠,同时可保证一定的使用寿命。


技术参数型号

规格型号 鳞板宽度 生产能力 物料粒度 运行速度 输送长度 功率 减速机型号
BL400 400 20 130 0.8-3 ~10 2.2 JZQ250
10-20 3 350
20-30 4 350
30-40 5.5 400
BL500 500 25 150 0.8-3 ~10 3 350
10-20 4 400
20-30 5.5 400
30-40 7.5 500
BL650 650 35 200 0.8-3 ~10 4 400
10-20 5.5 500
20-30 7.5 500
30-40 10 650
BL800 800 55 280 0.8-3 ~10 5.5 500
10-20 7.5 650
20-30 10 650
30-40 13 750

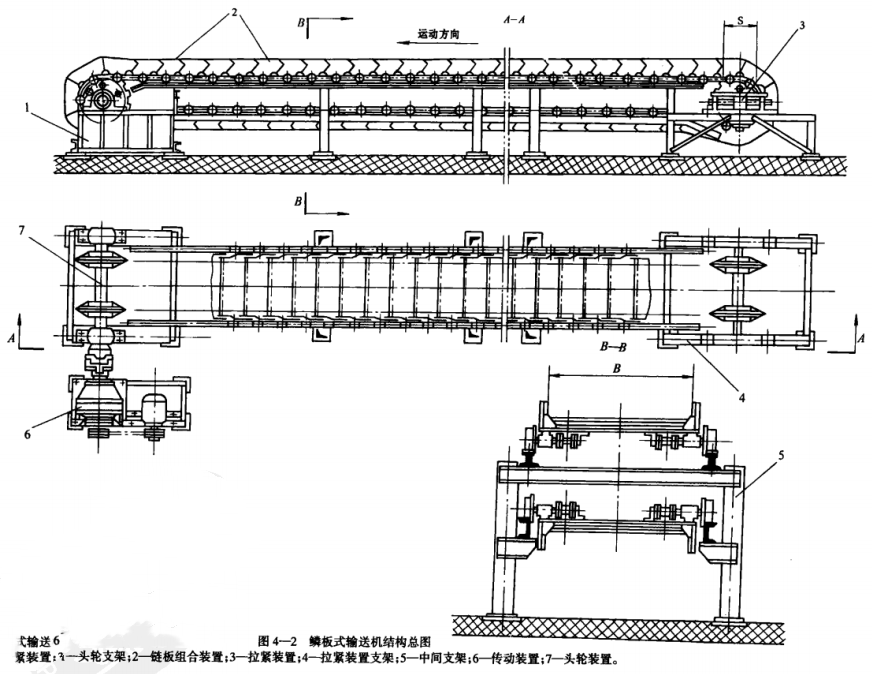

链带式给料机结构示意图链带式给料机


链带式给料机


链带式给料机应用范围

板链式输送机是板式输送机的一种,广泛用于矿山、冶金和水泥等行业,是原料处理或连续生产过程中不可缺少的设备,对输送大块和尖锐的物料尤为适宜。该系列输送机具有结构简单、运行可靠、使用寿命长,安装维修简单等特点,对物料粒度、块状、工作环境无特殊要求,运送单个物料(件)的重量可达70-120kg,输送机长度可达40-80米且允许25°倾角输送,鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。有轻型和中型之分。本系列输送机适用于输送块粒及粉状物料,是水泥厂物料设备更新换代产品,常用于输送散状物料,也适应于锐利灼热物料的输送。
