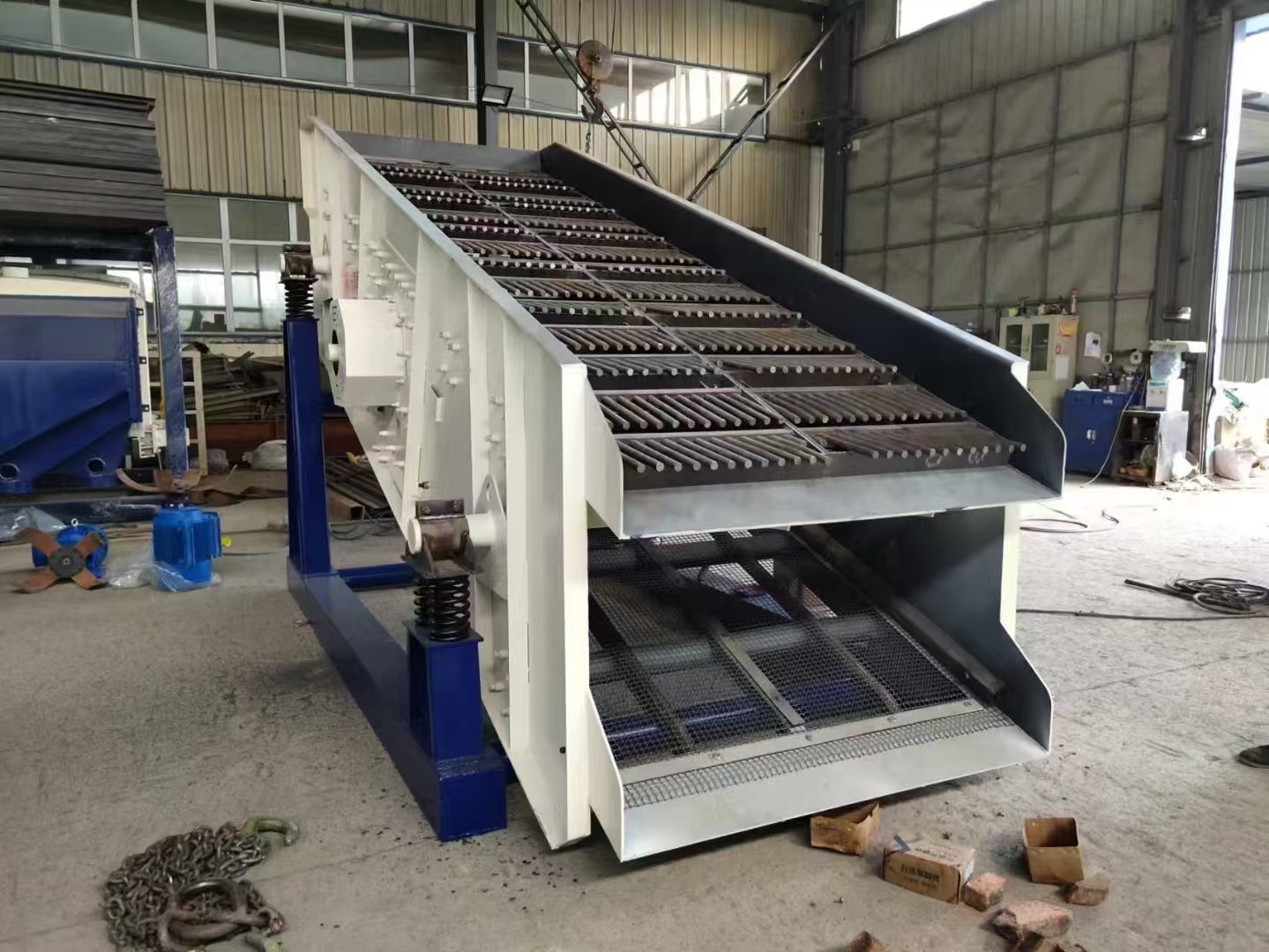

YA 圆振动筛共振完整判断方法

分现场肉眼直观判断（无需工具）、简易仪器精准检测、区分共振与普通失衡故障三部分，YA 单轴圆振筛共振特征非常典型，操作工现场就能快速判定。

一、无工具现场直观判断（最快识别）

1. 启停阶段剧烈抖动（共振最标志性特征）

开机升速、停机减速过程中，会出现一瞬间振幅暴增、整机疯狂晃动，噪音瞬间放大；转速越过这个区间后，设备立刻恢复平稳。

普通故障（偏心不平衡、弹簧损坏）是全程抖动，不会只在某一段转速剧烈晃动。

2. 振动与异响特征

共振时发出低沉轰鸣共鸣声，不是轴承异响、金属撞击声；

厂房钢架、护栏、楼板、地面管道同步跟着嗡嗡震动，手摸立柱、墙面明显发麻；

筛箱、防尘罩、检修门持续拍打震动，螺丝极易震松。

3. 弹簧与箱体肉眼可见异常

减震弹簧大幅度拉伸、压缩，上下弹跳幅度远超正常工况；弹簧支座来回撞击底座；

筛箱焊缝肉眼可见一张一合反复开合，侧板轻微扭曲；

地脚螺栓、机架螺栓频繁松动，每天紧固次日依旧松动。

4. 筛上物料运行异常

共振状态下物料抛射杂乱、跑偏扎堆，筛面物料忽高忽低跳动，筛分精度变差，粗细料严重混料。

二、简易工具精准判定（确定共振区间）

1. 测振笔 / 手机振动检测 APP

分别测量筛箱侧板、弹簧支座、设备基础三处振动幅值：

带变频器机型：缓慢上调 / 下调转速，观察振动数值；

出现某一特定转速下，振动位移、速度突然翻倍升高；转速稍微调高或调低 5%，振动立刻大幅下降，即可确定为共振。

2. 敲击测固有频率简易法

设备完全停机，用大锤轻敲筛箱侧板：

若余震持续很久、发出绵长嗡鸣，代表筛体固有频率接近工作转速，极易发生共振；

正常无共振设备敲击后震动快速消散。

3. 核对转速区分两类共振

启停共振（常见）：额定运行转速远离共振区，仅启停穿越共振点短暂抖动，正常生产时设备平稳；

运行共振（高危）：激振器额定转速刚好卡在共振区间，开机全程持续剧烈晃动，必须立刻停机整改。

三、重点区分：共振 VS 普通不平衡故障（极易混淆）

很多现场把偏心失衡、弹簧损坏当成共振，对比区分：

表格

特征 共振 偏心不平衡 / 单侧堵料 / 弹簧失效

振动区间 仅特定转速剧烈，偏离即平稳 全转速区间一直抖动

振动状态 整机同步晃动，四周钢架一起共鸣 单侧振幅大、箱体歪斜跑偏

噪音 整体低沉轰鸣共振声 轴承杂音、金属撞击、摩擦异响

转速影响 微调转速，震动明显变化 调整转速，抖动无明显改善

四、快速自检判断口诀

启停瞬间狂抖，提速减速就平稳；

钢架墙体嗡嗡响，手摸楼板发麻；

微调转速震动骤变，弹簧大幅弹跳；

满足任意两条，即可判定设备共振。
