高精度旋振筛

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

高精度旋振筛

优势高精度细粉筛分,噪音低,效率高

  • 进料粒度10mm-500目
  • 生产能力0-20T/h
  • 产品特点结构简单、重量轻、体积小、噪音低、安装方便、易维修、运行可靠

【应用领域】:任何颗粒、粉末、粘液、磁性材料等

【适用物料】:化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理:废油、废水、染整废水、助剂、活性碳等

型号齐全 在线咨询 支持定制

高精度旋振筛详情

高精度旋振筛

高精度旋振筛

旋振筛工作原理

旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,最终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。
旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

高精度旋振筛

旋振筛的型号及参数
☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆ 杂质、粗料自动排出,可以连续作业。
☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
☆ 体积小,不占空间移动方便。
☆ 筛机最高可以达到五层,建议使用三层。


型 号 功 率(KW) 筛面直径 体 积 网层数
  1S
XZS-400- 2S
  3S
0.18 Φ320mm
580×580×560
580×580×660
580×580×760
1
2
3
  1S
XZS-600- 2S
  3S
0.55 Φ550mm
800×800×680
800×800×780
800×800×880
1
2
3
  1S
XZS-800- 2S
  3S
0.75 Φ750mm
900×900×780
900×900×930
900×900×1080
1
2
3
  1S
XZS-1000- 2S
  3S
1.1 Φ950mm
1160×1160×880
1160×1160×1030
1160×1160×1180
1
2
3
  1S
XZS-1200- 2S
  3S
1.47 Φ1150mm
1360×1360×980
1360×1360×1160
1360×1360×1360
1
2
3
  1S
XZS-1500- 2S
  3S
2.2 Φ1450mm

1850×1850×1130

1850×1850×1330
1850×1850×1550
1
2
3
  1S
XZS-1800- 2S
  3S
2.2 Φ1750mm

2200×2200×1360

2200×2200×1460
2200×2200×1680
1
2
3
高精度旋振筛高精度旋振筛

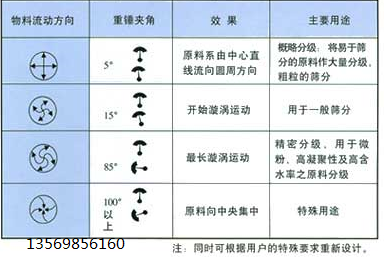

旋振筛激振力调式:

旋振筛上下重锤的调整方法:
1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间。为使筛机适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等各种变化,应将它调整到最佳状态。
2、旋振筛上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角。然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到最佳效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。
注:有时因物料的比重、湿度、堆放倾斜角等参数的影响,调整相位角时不可能一次调整成功,所以请用户要有充分的耐心进行调整,使筛机发挥应有的高效率。
3、附加重块的调整。在上下重锤的一测装有附加重块,它的作用是增加筛机的激振力,根据用户筛机的层数、物料比重不同来增减激振力,增减附加重块的多少可以使筛机达到最佳筛分效果。
