滚轴筛

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

滚轴筛

优势高效产能,噪音小,效率高,使用方便,性能稳定

  • 进料粒度10mm-100mm
  • 生产能力0-50T/h
  • 产品特点通用性强、,节能环保

【应用领域】:冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、视频、医药、轻工等工业,

【适用物料】:生料、水泥、煤、石灰石、干粘土、熟料

型号齐全 在线咨询 支持定制

滚轴筛详情

滚轴筛

滚轴筛

性能特点

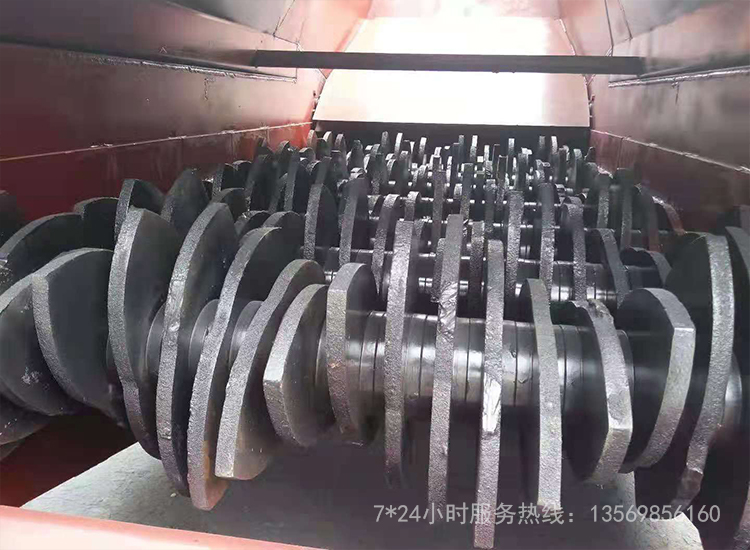

1、筛片形状为六角抛物线型,并进行圆整,消除尖角,使其旋转阻力更小,且能将物料中的块状物抛向上部,更有利于小粒径物料落到筛下。  
2、每根筛轴的轴承座均为柔性底座,当筛轴一旦出现卡滞时,底座产生微动,从而打破造成卡滞的三角力,瞬间消除卡滞。 
3、驱动减速器选用垂直空心出轴减速器,去除联轴器,占用空间更小,传动结构更简单。  
4、每根筛轴均布置耐磨清扫装置,不易堵塞。
5、所有筛轴都独立传动,单轴检修不影响整机运行。  
6、上部和后部均安装检查孔,方便检查维修。  

7、筛轴与箱体之间采用叶轮式密封,更有效防止粉尘外溢。

滚轴筛


组成结构

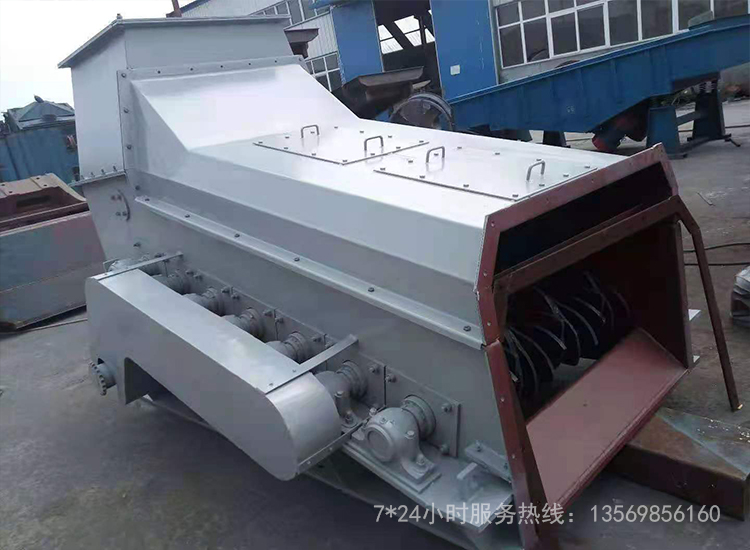

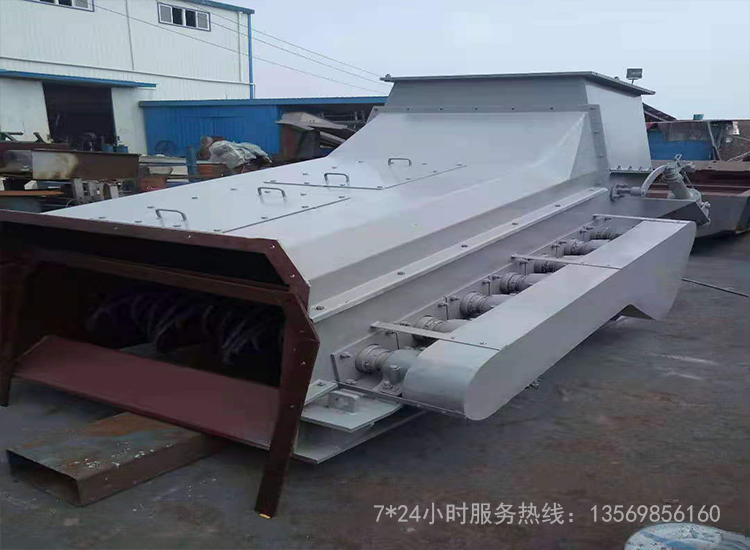

滚轴筛是由机体、机盖、筛轴、进煤斗、出口罩壳和控制柜六大部分组成。

1、机体部分机体为焊接件,所有筛轴总成通过联结螺栓固定在机体,机体侧面装有衬板。
2、机盖部分机盖为焊接件,机盖起密封作用,机盖上面设有检修门,前、后跟进煤斗和出口罩壳联结。
3、筛轴总成部分筛轴总成由辊道电机(含减速机)、筛轴、筛片、平键、锁紧螺母、联轴器、轴承座及轴承座附件组成,辊道电机(含减速机)与筛轴通过联轴器直联。
4、进煤斗部分带旁路的进煤斗为焊接件,内设挡板,挡板通过电动推杆执行器推动,限位翻转,进煤斗内装有衬板。
5、出口罩壳部分出口罩壳为焊接件,出口罩壳起密封作用,出口罩壳上面设有检修门。
6、控制柜部分


工作原理

煤料从入料口进入筛箱后,由于前5根筛轴和水平成15°大夹角,煤料开始在自重和筛片转动的双重作用下  以较快速度向下移动同时进行筛分,此为初步粗筛分阶段。大部分物料经此阶段后被筛分完毕并平铺在整个筛面上;当物料进入后5根筛轴以后,由于筛轴排列近乎水平,筛轴和水平成5°,物料前进速度减慢,此为筛分的精筛阶段,物料经此阶段后小于30mm的粒度已被筛下,大于30mm的物料经出料口被送入碎煤机进行下一步破碎。

滚轴筛


使用说明

1、正常情况下的启停:
1) 翻板用电动机的正反转,由远方操作,其限位开关作为筛轴启动的条件。
2) 筛轴用的电动机同时启动,按逆煤流方向启动。
3) 筛轴启动后的信号作为逆煤流方向的带式输送机的启动条件。
4) 正常情况下的停机,筛轴用电动机,按顺煤流方向延时停机。

2、事故情况下:
1) 筛轴用电机按事故联锁同时停机。
2) 地面信号动作,自动将翻板切换至旁路通过位置,并自动联琐筛轴电动机同时停机。

3、检修情况下:
1) 筛轴用电机均能分别就地启停,以利于检修后试车。
2) 翻板用电机实现就地启停。
