GLS直线概率筛

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

GLS直线概率筛

优势产量高,效率高,使用方便,性能稳定

  • 进料粒度1-300mm
  • 生产能力1-200t/h
  • 产品特点密封性好、环境污染小、操作方便。易损件少

【应用领域】:适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

【适用物料】:活性炭、耐火材料、陶粒、碳酸钙、玻璃砂、猫砂、塑料颗粒、粉末、块状、颗粒、煤,焦炭,白灰,砂金矿

型号齐全 在线咨询 支持定制

GLS直线概率筛详情

GLS直线概率筛简介

GLS系列概率筛是一种新型高效的筛分设备,其运行轨迹为直线也称为直线概率筛。 采用多层大倾角筛面,从上到下筛面倾角依次增加,依据概率理论,筛孔大小是所需筛分粒度1.2-2.2倍左右,在很大程度上提高了筛分效率和处理能力。我公司根据加碘盐的筛分要求,研制成功了细粒度全封闭概率筛,并广泛用于轻工、化工、制药、粮食、食品等行业对细粒、粉状物料进行干式筛粉使用。该系列筛机分为三层到六层,可适用四到七种产品的分离要求,也可多层筛分一种产品达到产量大的效果,筛箱分防腐型(不锈钢)和普通型。筛面为钢丝编织网。

GLS直线概率筛

GLS直线概率筛

GLS系列概率筛工作原理: 

在工作原理上,它与普通振动筛也有明显的差别,概率筛能动地利用了概率原理,从而以很快的速度完成整个筛分过程,使物料筛分所需的时间仅为变通振动筛的1/3~1/20,而其单位筛面面积的处理能力比普通振动筛大5~10倍。因此,可以认为在概率筛中所进行的筛分属于"快速筛分"。此外,振动概率筛体积小、重量轻、筛孔不易堵塞;一台筛分机同时可以得到几个粒级的产物,筛分粒度范围宽。但是由于概率筛结构特点的限制,如一台设备了出多种产品时,其配置上较为复杂。更主要的弱点是筛分精确度低,不同粒度的物料,相互间有一定程度的渗混。基于这点则将在概率筛上进行的筛分过程称作近似筛分。

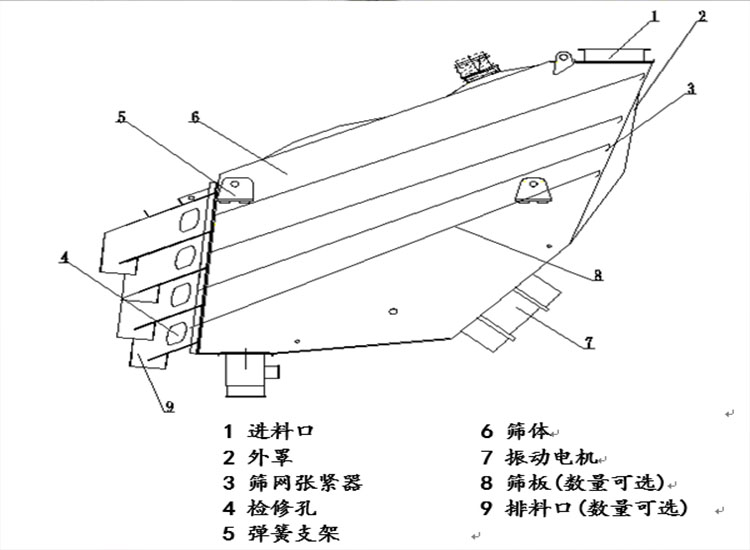

GLS系列概率筛采用比筛分物料粒度大的筛孔,对物料进行分级,由框架、一组多层互相重叠,坡度自上而下递增,筛孔大小递减的筛面和两个振动电机组成。整个设备安装在一组弹性原件上,通过激振电机回转,筛面获得高频振动。筛网尺寸一般要比筛分粒度大,物料入筛后,速即解体,从而消除临界颗粒可能引起的筛孔堵塞现象。

不论是物料落到运动着的筛在由,还是固定不动的筛面上有运动着的物料,只要这些物料是由大小不同的颗粒(有大于筛孔的,也有小于筛孔的)所组成,就能被筛分成筛上和筛下两个不同粒度级别的产物。在筛分过程中,大于筛孔的颗粒,由于受到筛孔的限制,吸能在筛面上不停地运动,最后作为筛上物排出;比筛孔小的颗粒中最小的那部分,多数进入筛面后很快就从靠近给料端的筛面透筛了;而与筛孔相比略小的颗粒,则大数在筛面上运动一段是间后,逐渐在离给料端较远的筛在由才获得透筛的机会,其中有些颗粒虽经多次企图透筛,但因透筛的机率不大,虽然本身尺寸比筛孔小,但在有限长的筛面上,最后也不得不成为筛上物。实际筛分过程的结果表明:透筛成功机会(透筛概率)大的,是与筛孔相比,袜度最小的那些颗粒,它们都集中在筛面给料端附近;透筛成功机会小的,按其机会减小程度的不同,逐渐从给料端沿筛长散开。被筛物料中各个粒级的颗粒,随着不断地与筛孔进行比较,而表现出各自的透筛概率。按透筛概率的不同,在筛分过程中出现的聚、分趋势,就是概率筛分原理的客观基础。

概率筛上进行筛分时,颗粒大小不同的混合物料,所出现的聚、分结果如所示。概率筛的筛箱作定向直线振动,被筛物料在筛面上受力产生连续跳动一次时,都将有部分颗粒穿过筛孔,落到下一层筛面上。由于各层筛面的筛孔大小有同,最大筛孔的筛面居最上层,然后由自上而下,按筛孔自大而小依次排列。但是每层筛面的筛下产物,其粒度是自给料端到排队料端,由小到大排列。从整个筛箱来看,物料经过筛分过程,排出各层筛面后,其粒度排队顺序是由最小到最大。由此可见,概率筛整个筛分过程的进行,无论纵各或横向,颗粒按其粒度大小出现的排列规律,最根本的原因是由于不同大小的颗粒有其不同的透筛概率。普通筛分机与概率筛在结构上和工作原理上有所区别;但是,物料透筛的概率原理是相同的。

GLS直线概率筛

GLS型系列概率筛主要特点:
1.布料均匀、筛分效率高。
2.单位面积物料处理能力大、筛孔不易堵塞。
3.全封闭、无粉尘外溢 、运行平稳。
4.可同时生产不同粒径的若干种产品。
5.单机可同时分选2-7个粒级物料。
6.设备全部采用优质不锈钢制造,耐腐蚀,使用寿命长。
7.筛面更换简单易行、筛网张紧适中不串层、不堵孔。

GLS直线概率筛

GLS型系列概率筛主要优点

1、节省空间:结构紧凑,体积小。与处理相同能力的普通振动筛相比,节约一半空间。

2、除尘效果好:全密封结构,无粉尘外溢,方便除尘,单独筛机处除尘效果可达到环保要求(国标不大于10mg/ m³)。

3、筛分效率高、处理量大:单位面积物料处理能力大,层叠式的筛网设计,与同样体积的普通筛分设备相比,处理效率是普通筛机的5-10倍。多层筛网设计(3-6层),不同粒度的物料采用针对性的筛网,一次筛分即可以实现对多种规格物料的分离,大大提升设备的处理能力和效率。

4、更换筛网便捷:复合材料轻质可拆卸盖板方便检查更换筛网,筛网采用前钩后弹性张紧结构,更换筛网方便、简单、快捷,正常情况下,更换5片(1套)筛网时间在15分钟左右。

5、筛网不堵孔:斜振式大倾角工作方式,筛网不易堵料,筛网张紧适中、不串层、不堵孔。堵孔率几乎为零。

6、成品合格率高:通过不断地调试筛网孔径大小,直线筛分满足需求。成品合格率可达到85%--95%。

7、产品种类多:客户可根据生产需要选用3/4/5/6层筛网,同时生产不同粒径的多种产品,筛分层数多。从上到下,每层筛网逐渐变细,***多可筛分七个等级的物料(2-7组出料口,出料口可随意组合)。

8、使用维护方便快捷:一体式、轻量化设计、快锁式固定结构,无论是现场安装还是维护保养都非常方便。单人即可实现对设备的维护操作。

9、能耗低:与处理相同能力的普通振动筛相比,能耗节约一半以上。

10、工作噪音小、减震效果好:质量轻,运行平稳,噪音小。

11、设备使用寿命长、检修率低:设备全部采用特制优质钢制造,耐腐蚀,使用寿命长,检修率底。

GLS直线概率筛

GLS直线概率筛技术参数:

型号 层数 筛网 给料粒度(mm) 处理量(t/h) 双振幅(mm) 振动电机 每支点动负荷 总重量(KG)
面积(m2) 孔径(mm) 包角(°) 功率(KW) 转速(r/min) 激振力(KN) 工作时 起停机时
GLS0615-3 3 0.72 0.2-20 22-28 ≤30 3-30 3-5 0.55×2 980 8×2 ±312 ±1563 0.55
GLS0818-3 3 1.12 0.2-20 22-28 ≤30 5-40 3-5 0.75×2 980 10×2 ±375 ±1875 0.97
GLS0818-4 4 1.12
GLS1020-3 3 1.7 0.2-20 22-28 ≤40 7-60 3-5 1.1 980 16×2 ±625 ±3125 1.30
GLS1020-4 4 1.43
GLS1220-3 3 2.04 0.2-20 22-28 ≤40 8-70 3-5 1.5×2 980 20×2 ±718 ±3590 1.71
GLS1220-4 4 1.84
GLS1225-3 3 2.4 0.2-20 22-28 40 9-85 3-5 1.5×2 980 20×2 ±728 ±3640 1.97
GLS1225-4 4 2.10
GLS1520-3 3 2.55 0.2-30 22-28 ≤50 12-120 3-5 2.2×2 980 30×2 ±890 ±4450 2.63
GLS1520-4 4 2.88
GLS1520-5 5 3.04
GLS1525-3 3 3.0 0.2-30 22-30 ≤50 18-160 3-5 3.0×2 980 40×2 ±990 ±4950 3.12
GLS1525-4 4 3.26
GLS1525-5 5 3.38
GLS1525-6 6 3.52
GLS2025-4 4 4.0 0.2-30 22-30 ≤50 23-210 3-5 3.0×2 980 40×2 ±1010 ±5050 3.61
GLS2025-5 5 3.74
GLS2025-6 6 3.87
GLS2030-4 4 5.0 0.2-30 22-30 ≤50 28-250 3-5 3.7×2 980 50×2 ±1106 ±5530 4.07
GLS2030-5 5 4.20
GLS2030-6 6 4.32

1.表中所列各参数均系定型产品在标态、额定工况下的参考数值;
2.处理量系指物料粒度分布均匀、松散密度为(1.2~1.6t/m3)、水分含量不大于5%的沙石类物料参考值;
3.各参数仅反映设备主要结构类型和外形尺寸,谨供用户选型参考,具体结构及主要技术参数以技术和供货合同为准。

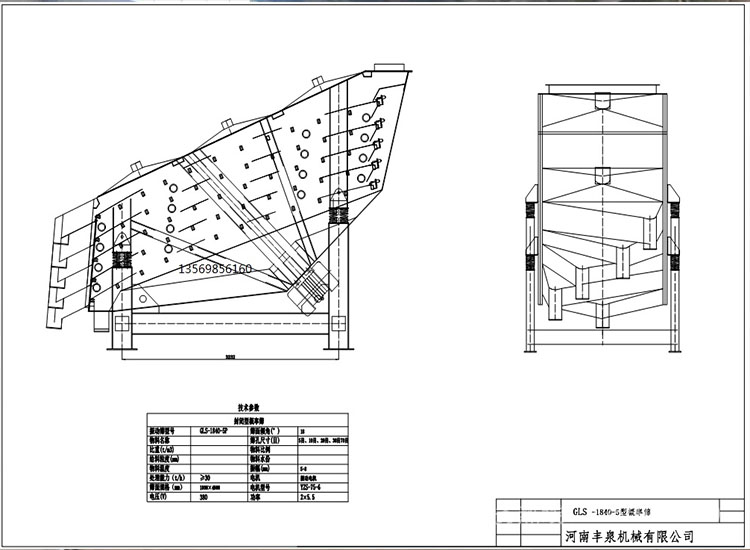

GLS直线概率筛结构图
