石灰石斗式提升机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

石灰石斗式提升机

优势产量高,效率高,使用方便,性能稳定

  • 进料粒度10mm-1000mm
  • 生产能力0-50T/h
  • 产品特点性能稳定,不易损坏,使用寿命长

【应用领域】:建筑、建材、装饰、钢厂

【适用物料】:碳酸钙、石灰石、白云石、白垩、贝壳、生石灰、熟石灰、无机胶凝材料、石灰石、大理石、白垩、霰石、汉白玉,马牙石

型号齐全 在线咨询 支持定制

石灰石斗式提升机详情

工作原理

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

斗式提升机:适用于低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送。

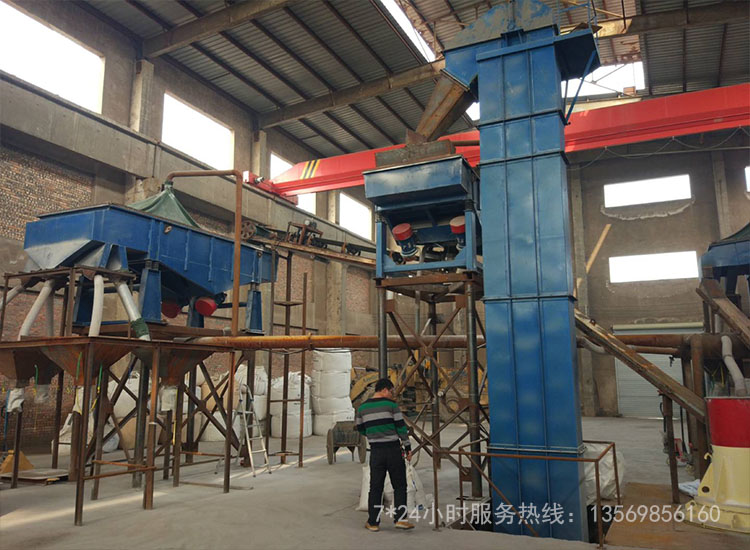

石灰石斗式提升机


安装要求

1、 斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整,并呈水平状态,保证斗式提升机安装后达到垂直要求。高度较高的斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物(如料仓、车间等)连在一起以增加其稳定性。安装时先安装下部部件,固定地脚螺栓,然后安装中部机壳,后安上部机壳。机壳安装成功,校正垂直度。在全高上下用铅直线测量,误差应小于10mm。上下轴应平行,其轴心线应在同一平面内。高度较低的斗式提升机安装时,可以在地平面把上、中、下机壳全部连接并较正好,然后整体吊直固定在砼基础上。

2、 机壳安装好后,安装链条及料斗。料斗链接用的U型螺丝,既是链条接头,又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。
3、 链条及料斗安装好以后,进行适当张紧。
4、 给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

5、 试运转,安装完成后即应进行空车试运转。空运转应注意:不能倒转,不能有磕碰现象。空运转不小于2小时,不应有过热现象,轴承温升不超过250C,减速机温升不超过300C。空运转2小时后,一切正常即可进行负荷试车。带负荷试车时喂料应均匀,防止喂料过多,堵塞下部造成“闷车”。


石灰石斗式提升机


维护事项

1、 斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料,然后再停车。
2、 不能倒转。倒转即可能发生链条脱轨现象,排除脱轨故障很麻烦。
3、 均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。
4、 及时适量补充润滑油。
5、 链条和料斗严重磨损或损坏时应及时更换。



型号选用

作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般斗式提升机类型的选型取决于以下几个要素:
(1)物料的形态:物料是粉状还是颗粒状还是小块状。
(2)物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。
(3)物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。
(4)单位时间内的输送量。
一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。
斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。
斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下:物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。




常见故障

斗式提升机包括皮带斗式提升机,板链斗式提升机,链条斗式提升机等几种,是农产品加工厂和粮食局等广泛使用的一种垂直提升设备,具有提升高度大,提升稳定,占地面积小和良好的密封性等优点,适合提运粉状和小块状物料。
以下是该设备在使用过程中的几种常见故障:

 斗式提升机料斗带打滑

(1)斗式提升机是利用料斗带与头轮传动轴间的摩擦力矩来进行升运物料的,叵料斗带张力不够,将导致料斗带打滑。这时,应立即停机,调节张紧装置以拉紧料斗带。若张紧装置不能使料斗带完全张紧,说明张紧装置的行程太短,应重新调节。

正确的解决方法是:解开料斗带接头,使底轮上的张紧装置调至最高位置,将料斗带由提升机机头放入,穿过头轮和底轮,并首尾连接好,使料斗带处于将张紧而未张紧的状态。然后使张紧装置完全张紧。此时张紧装置的调节螺杆尚未利用的张紧行程不应小于全行程的50%。

(2)提升机超载提升机超载时,阻力矩增大,导致料斗带打滑。此时应减小物料的喂入量,并力求喂料均匀。若减小喂入量后,仍不能改善打滑,则可能是机坐内物料堆积太多或料斗被导师物卡住,应停机检查,排除故障。
(3)头轮传动轴和料斗带内表面过于光滑头轮传动轴和料斗带内表面过于光滑,使两者间的摩擦力减小,导致料斗带打滑。这时,可在传动轴和料斗带内表面涂一层胶,以增大摩擦力。

(4)头轮和底轮轴承转动不灵头轮和底轮轴承转动不灵,阻力矩增大,引起料斗带打滑。这时可拆洗加油或更换轴承。





斗式提升机料斗带跑偏

(1)头轮和底轮传动轴安装不正头轮和底轮传动轴安装不正主要体现在以下几个方面:
一是头轮和底轮的传动轴在同一垂直平面内且不平行;
二是两传动轴都安装在水平位置且不在同一垂直平面内;
三是两传动轴平行,在同一垂直平面内且不水平。
这时,料斗带跑偏,易引起料斗与机筒的撞击、料斗带的撕裂。应立即停机,排除故障。做到头轮和底轮的传动轴安装在同一垂直平面内,而且都在水平位置上,整机中心线在1000mm高度上垂直偏差不超过2mm,积累偏差不超过8mm。
(2)料斗带接头不正料斗带接头不正是指料斗带结合后,料斗带边缘线不在同一直线上。工作时,料斗带一边紧一边松,使料斗带向紧边侧向移动,产生跑偏,造成料斗盛料不充分,卸料不彻底,回料增多,生产率下降,严重时造成料斗带卡边、撕裂。这时应停机,修正接头并接好。

斗式提升机回料过多

提升机回料是指物料在卸料位置没有完全卸出机外,而有部分物料回到提升机机座内的现象。
在提升作业中,若提升机回料太多,势必降低生产效率,增大动力消耗和物料的破碎率。造成回料多的原因有以下几点:
(1)料斗运行速度过快提升机提升不同的物料,料斗运行的速度有别:一般提升干燥的粉料和粒料时,速度约为1~2m/s;提升块状物料时,速度为0.4~0.6m/s;提升潮湿的粉料和粒料时,速度为0.6~0.8m/s。速度过大,卸料提前,造成回料。这时应根据提升的物料,适当降低料斗的速度,避免回料。
(2)机头出口的卸料舌板安装不合适,舌板距料斗卸料位置太远,会造成回料。应及时的调整舌板位置,避免回料。

斗式提升机料斗脱落

料斗脱落是指在生产中,料斗从料斗带上掉落的现象。料斗掉落时,会产生异常的响声,要及时的停机检查,否则,将导致更多的料斗变形、脱落;在连接料斗的位置,料斗带撕裂。
产生料斗脱落的原因主要有:
(1)进料过多进料过多,造成物料在机座内的堆积,升运阻力增大,料斗运行不畅,是产生料斗脱落、变形的直接原因。此时应立即停机,抽出机座下插板,排出机座内的积存物,更换新料斗,再开车生产。这时减小喂入量,并力求均匀。
(2)进料口位置太低,一般提升机在生产时,料斗自行盛取从进料口进来的物料。若进料口位置太低,将导致料斗来不及盛取物料,而物料大部分进入机座,造成料斗舀取物料。而物料为块状,就很容易引起料斗变形、脱落。这时,应将进料口位置调至底轮中心线以上。
(3)料斗材质不好,强度有限料斗式提升机的承载部件,对它的材料有着较高的要求,安装时应尽量选配强度好的材料。一般,料斗用普通钢板或镀锌板材焊合或冲压而成,其边缘采用折边或卷入铅丝以增强料斗的强度。
(4)开机时没有清除机座内的积存物在生产中,经常会遇到突然停电或其它原因而停机的现象,若再开机时,没有清除机座内的积存物,就易引起料斗受冲击太大而断裂脱落。因此,在停机和开机之间,必须清除机座内的积存物料屑,避免料斗脱落。另外,定期检查料斗与料斗带连接是否牢固,发现螺钉松动、脱落和料斗歪斜、破损等现象时,应及时检修或更换,以防更大的事故发生。

斗式提升机料斗带撕裂

提升机料斗带通常为帆布带,有时也采用胶带和链条。在各种故障的综合作用下,帆布带和胶带容易产生撕裂,这是最严重的故障之一。一般料斗带跑偏和料斗的脱落过程最容易引起料斗的撕裂。应及时全面的查清原因,排除故障。另外,物料中混入带尖棱的异物,也会将料斗带划裂。因此,生产中,应在进料口装钢丝网或吸铁石,严防大块异物落入机座。
