GTD型高效斗式提升机

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

GTD型高效斗式提升机

优势输送量大、提升高度高、运行平稳、使用寿命长

  • 进料粒度10-100mm
  • 生产能力1-500t/h
  • 产品特点用途广、高效节能、输送能力大、使用寿命长、提升高度高、运行可靠性好

【应用领域】:电力、矿山、冶金、建材,化工、煤炭、水泥

【适用物料】:锅炉灰渣、水泥熟料、矿渣、焦炭、碎石、水泥、粉煤灰、石灰、

型号齐全 在线咨询 支持定制

GTD型高效斗式提升机详情

GTD型高效斗式提升机简介

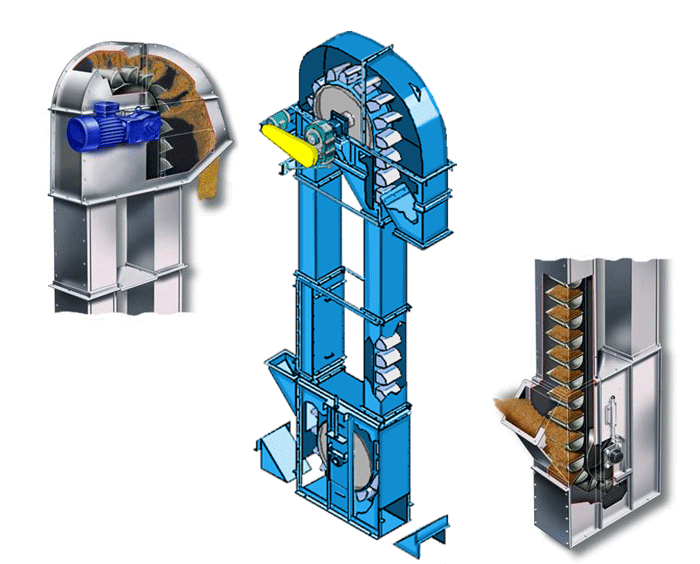

GTD型高效斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送,可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。本设备有两种料斗。bd和dh型,这是一种深型斗,一般适用于输送干燥、松散、易于抛出、流动性好的物料,如水泥、煤块、碎石、粮食等物料。ad和ah型,是一种比深斗浅的斗,它适用于流动性差一些。稍有湿的物料,如砂、煤、化工原料等。

GTD型高效斗式提升机

GTD型高效斗式提升机特点与用途:

  1、GTD与GTH型斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送,可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。

  2、GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。GTH型为环链式,以高强度环链为牵引件,该链条按GB/T12718-91《矿用高强度圆环链》制造。本设备有两种料斗。bd和dh型,这是一种深型斗,一般适用于输送干燥、松散、易于抛出、流动性好的物料,如水泥、煤块、碎石、粮食等物料。ad和ah型是一种比深斗浅的斗,它适用于流动性差一些。稍有湿的物料,如砂、煤、化工原料等。

  3、本机的头尾部及中部机壳作了密封处理,物料及粉尘极少外溢,极少造成环境污染。

  4、本机为混合或重力卸料,掏取式喂料。

  5、GTH型上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上,在链轮磨损后,只需要换轮缘,维修方便,节省原材料,降低维修费用。下轮改为凸缘轮,彻底改变了原双链轮成本高,易脱链的缺陷。

  6、GTD型上轮采用斜边光轮、该轮具有自定心的作用,可避免输送带跑偏。

  7、本机型在下部设有料位器和速度控制器,用户可根据需要造取,以达到电自动控制的目的。8、本机涨紧装置有两种,对于提升高度不大于25m高的机型,一般选用丝杆涨紧,对于提升高度大于25m的机型,选用重力涨紧,特殊要求,用户订货时请说明。 输送能力

GTD型高效斗式提升机

GTD型高效斗式提升机订货说明

  1、提升机标称高度(上、下轴距)系列

  H=4.315+0.5n(m)

  (n=0,1,2,······,151)

  2、驱动装置按安装位置分为左装和右装

  左装 面对进料口驱动装置在左侧

  右装 面对进料口驱动装置在右侧

  3、通风节安装在整机的中部,通风节距离一般不超过12m;

  4、如果用户需要特殊的带检视门中部机壳,可在合同上说明,

  5、订货代号:

  GTD160【提升机型号规格】-H【提升机高度(轴距m)】-P【电机功率(KW)】-左(右)装双筒斗式提升机

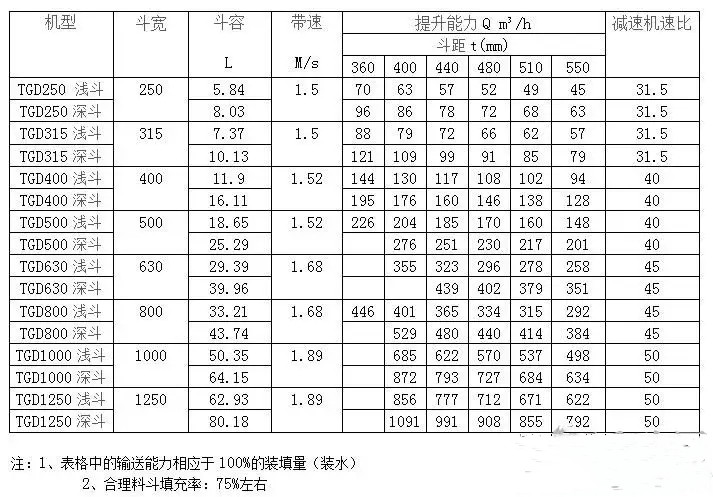

GTD型高效斗式提升机技术参数

GTD型高效斗式提升机

GTD型高效斗式提升机主要技术性能

输送量(m3/h)

100%

45

75%

37.5

料斗容积(L)

2.6

传送链轮节圆直径(mm)

500

牵引件线速度(m/s)

1.2

最大提升高度(m)

80

钢绳芯胶带强度(N/mm)

≥630

二、驱动装置配置表

制法

许用高度(m)

电动机型号

功率(KW)

减速机型号

质量G(Kg)

C1

≤8.32

Y112M-4

4

ZKY112-20

345

C2

≤17.82

Y132S-4

5.5

ZLY125-20

384

C3

≤30.82

Y132M-4

7.5

ZLY140-20

470

C4

≤50.32

Y160M-4

11

ZLY160-20

520

  表中许用高度按料斗填充系数Ψ=1、物料容量为1t/m3计算得出。

说明

  1、提升机标称高度(上、下轴距)系列

  H=4.315+0.5n(m)

  (n=0,1,2,······,151)

  2、驱动装置按安装位置分为左装和右装

  左装 面对进料口驱动装置在左侧

  右装 面对进料口驱动装置在右侧

  3、通风节安装在整机的中部,通风节距离一般不超过12m;

  4、如果用户需要特殊的带检视门中部机壳,可在合同上说明,

  5、订货代号:

  GTD160【提升机型号规格】-H【提升机高度(轴距m)】-P【电机功率(KW)】-左(右)装双筒斗式提升机

设备参考质量

上部G1(KG)

下部G2(KG)

中部Mo(KG)

784

810

140

设备总质量G=G1+G2+G3+(H—3.315)Mo(KG)
