DZSF直线振动筛

匠心铸造 国家环保标准匠心铸造 国家环保标准 拒绝偷工减料 坚持一丝不苟拒绝偷工减料 坚持一丝不苟

DZSF直线振动筛

优势高通量、操作维护方便、.高筛选精度、低成本

  • 进料粒度0-500目
  • 生产能力0-20T/h
  • 产品特点密封性好、环境污染小、操作方便。易损件少

【应用领域】:冶金粉末、化工、肥料、磨料、医药、粮食、陶瓷、煤炭、耐火材料、建筑材料等粉体及中小粒度物料的分级或分选。

【适用物料】:化肥、医药粉、涂料、颜料、化妆品、油脂、树脂、陶瓷浆、粘土泥浆、生石灰、耐火材料粉末、冶金粉末、电磁粉末、研磨粉、果汁、饮料、食糖、食盐、味精、调料、奶粉、淀粉、面粉、米粉、碳粉、石墨粉、猛粉、碳酸锂、助溶剂、灭火剂以及环保行业的污水、废水处理、树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒、食品添加剂行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等、造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收、冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等、中药粉、中药液、西药粉、西药液体、中西药颗粒等、垃圾、人畜屎尿、废油、食品废水、废水加工等

型号齐全 在线咨询 支持定制

DZSF直线振动筛详情

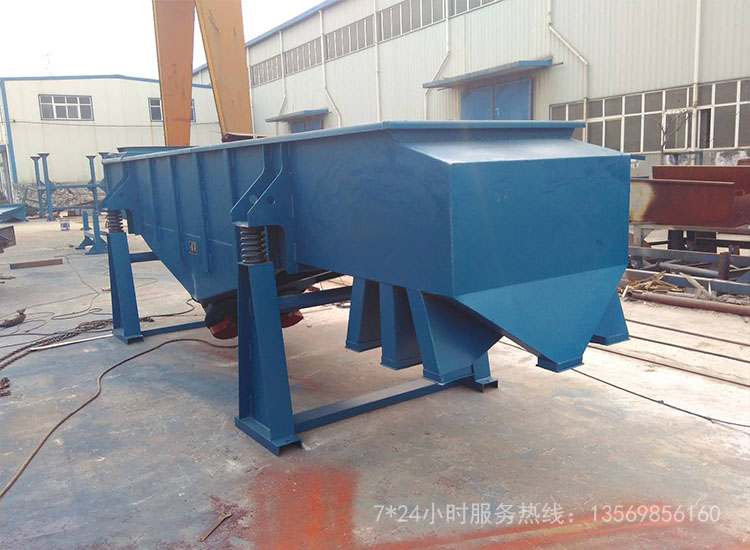

DZSF直线振动筛简介

DZSF系列直线振动筛是由筛箱、筛框、振动电机、减振系统及座架等组成。直线振动筛是用振动电机作为振动源,固定在筛箱上两台相同的振动电机做相反方向自同步旋转,振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动,使支承在减振器上的整个筛机做直线振动,使物料在筛面上被抛起的同时向前作直线运动,物料从入料端落入筛框后,迅速前进、松散透筛,完成筛分作业,以合理匹配筛网达到筛分的目的。

新乡西贝机械

DZSF直线振动筛工作原理

 DZSF系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。高筛分目数325目,可筛分出7种不同粒度的物料。

新乡西贝机械


DZSF直线振动筛技术性能主要参数:

型号 筛面尺寸 筛面层数 网孔尺寸 处理量 振次 双振幅 电机功率 振动方向角 外形尺寸(长×宽×高)
DZSF520 1
2
3
1
2
3
4
5
6
2-200 0.05-5 960 6-7 2×0.4 45-60 2140×808×848
2DZSF520 500×2000 0.05-5 960 6-7 2×0.4 45-60 2199×808×878
3DZSF520 500×2500 0.03-5 1450 4-6 2×0.4 45 2256×808×938
DZSF525 0.06-8 960 5-7 2×0.4 45-60 2642×808×848
2DZSF525 0.06-8 1450 4-6 2×0.4 45 2699×808×878
3DZSF525 0.06-8 960 6-8 2×0.75 45-60 2750×808×938
4DZSF525 0.1-15 1450 5-7 2×0.4 45 2813×808×1000
5DZSF525 0.08-15 1450 5-7 2×0.4 45 2883×808×1060
6DZSF525 0.07-15 960 6-8 2×0.75 45-60 2953×808×1120
DZSF1020 1000×2000 1 0.12-20 960 6-8 2×0.75 45-60 2152×1320×900
2DZSF1020 2 0.11-20 960 5-7 2×0.75 45-60 2219×1320×960
3DZSF1020 1000×2000 3 2-200 0.10-2 960 5-7 2×0.75 45-60 2286×1320×1030
4DZSF1020 4 0.07-15 960 4-8 2×0.75 45-60 2353×1320×1100
5DZSF1020 5 0.07-15 960 4-8 2×1.5 45-60 2420×1320×1160
6DZSF1020 6 0.07-15 960 4-8 2×1.5 45-60 2487×1320×1220
DZSF1025 1000×2500 1 0.1-15 1450 5-7 2×0.4 45 2203×1320×900
2DZSF1025 2 0.08-15 1450 5-7 2×0.4 45 2269×1320×960
3DZSF1025 3 0.07-15 960 6-8 2×0.75 45-60 2336×1320×1030
DZSF830
2DZSF830
3DZSF830
800×3000 1
2
3
0.1-20 960 6-8 2×0.75 45-60 3080×1098×1120
0.1-20 960 6-8 2×0.75 45-60 3140×1098×1180
0.1-20 960 6-8 2×1.5 45-60 3200×1098×1240
DZSF1030 1000×3000 1 0.1-20 960 6-8 2×0.75 45-60 3152×1340×1120
2DZSF1030 2 0.1-20 960 6-8 2×1.5 45-60 3219×1340×1120
3DZSF1030 3 0.1-20 960 6-8 2×1.5 45-60 3286×1340×1120
DZSF1224 1200×2400 1 0.1-23 960 6-8 2×0.75 45-60 2480×1520×1100
2DZSF1224 2 0.1-23 960 6-8 2×0.75 45-60 2540×1520×1160
3DZSF1224 3 0.1-23 960 6-8 2×1.5 45-60 2600×1520×1220


DZSF直线振动筛安装尺寸

DZSF直线振动筛

 型号 L L1 L2 L3 L4 L5 L6 B B1 B2 B3 H H1 C ф фK
DZSF520 2075 200 1300 1450 1550 130 340 556 400 706 806 990 400 60 60 11
2DZSF520 2135 200 1330 1500 1600 130 340 556 400 706 806 1050 400 120 60 11
3DZSF520 2195 200 1400 1500 1600 130 340 556 400 706 806 1110 400 180 60 11
DZSF525 2575 220 1580 1700 1800 150 450 558 400 706 806 990 400 60 60 11
2DZSF525 2635 220 1620 1750 1850 150 450 558 400 706 806 1050 400 120 60 11
3DZSF525 2695 220 1670 1750 1850 150 450 558 400 706 806 1110 400 180 60 11
4DZSF525 2755 220 1650 1800 1900 170 480 558 400 706 806 1170 400 240 60 15
5DZSF525 2815 220 1630 1800 1900 170 480 558 400 706 806 1230 400 300 60 15
6DZSF525 2875 220 1610 1800 1900 170 480 558 400 706 806 1290 400 360 60 15
DZSF1020 2075 200 1320 1450 1550 150 340 1018 800 1178 1278 1120 368 60 60 15
2DZSF1020 2135 200 1400 1500 1600 150 340 1018 800 1178 1278 1180 380 120 60 15
3DZSF1020 2195 200 1400 1500 1600 150 340 1018 800 1178 1278 1240 380 180 60 15
4DZSF1020 2255 250 1500 1600 1700 190 400 1018 800 1178 1278 1300 400 240 60 17
5DZSF1020 2315 250 1500 1600 1700 190 400 1018 800 1178 1278 1360 400 300 60 17
6DZSF1020 2375 250 1500 1600 1700 190 400 1018 800 1178 1278 1420 400 360 60 17
DZSF1025 2575 220 1600 1700 1800 170 450 1020 800 1178 1278 1120 380 60 60 13
2DZSF1025 2635 220 1650 1750 1850 170 450 1020 800 1178 1278 1180 380 120 60 13
3DZSF1025 2695 220 1650 1750 1850 170 450 1020 800 1178 1278 120 380 180 60 13
DZSF830 3080 250 1900 2000 2100 190 500 818 600 978 1098 1120 430 60 60 17
2DZSF830 3140 250 1900 2000 2100 190 500 818 600 978 1098 1180 430 120 60 17
3DZSF830 3200 250 2000 2100 2200 190 580 818 600 978 1098 1240 430 180 60 17
DZSF1030 3080 280 1900 2000 2100 210 500 1020 800 1178 1298 1120 450 60 60 17
2DZSF1030 3140 280 1900 2000 2100 210 500 1020 800 1178 1298 1180 450 120 60 17
3DZSF1030 3200 280 2000 2100 2200 210 580 1020 800 1178 1298 1240 450 180 60 17
DZSF1224 2480 220 1550 1650 1750 170 450 1220 950 1378 1498 1150 400 60 60 17
2DZSF1224 2540 220 1550 1650 1750 170 450 1220 950 1378 1498 1210 400 120 60 17
3DZSF1224 2600 220 1600 1700 1800 170 450 1220 950 1378 1498 1270 400 180 60 17

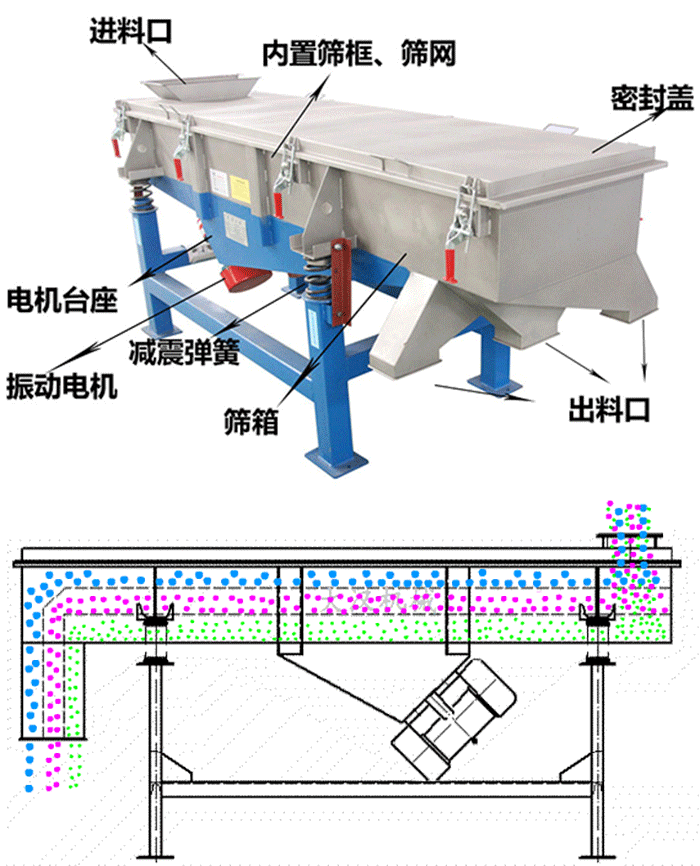

 DZSF直线振动筛结构

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

 1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
 2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
 3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
 4、振动电机(使用与维修方法详见振动电机使用说明书)。
 5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
 6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
