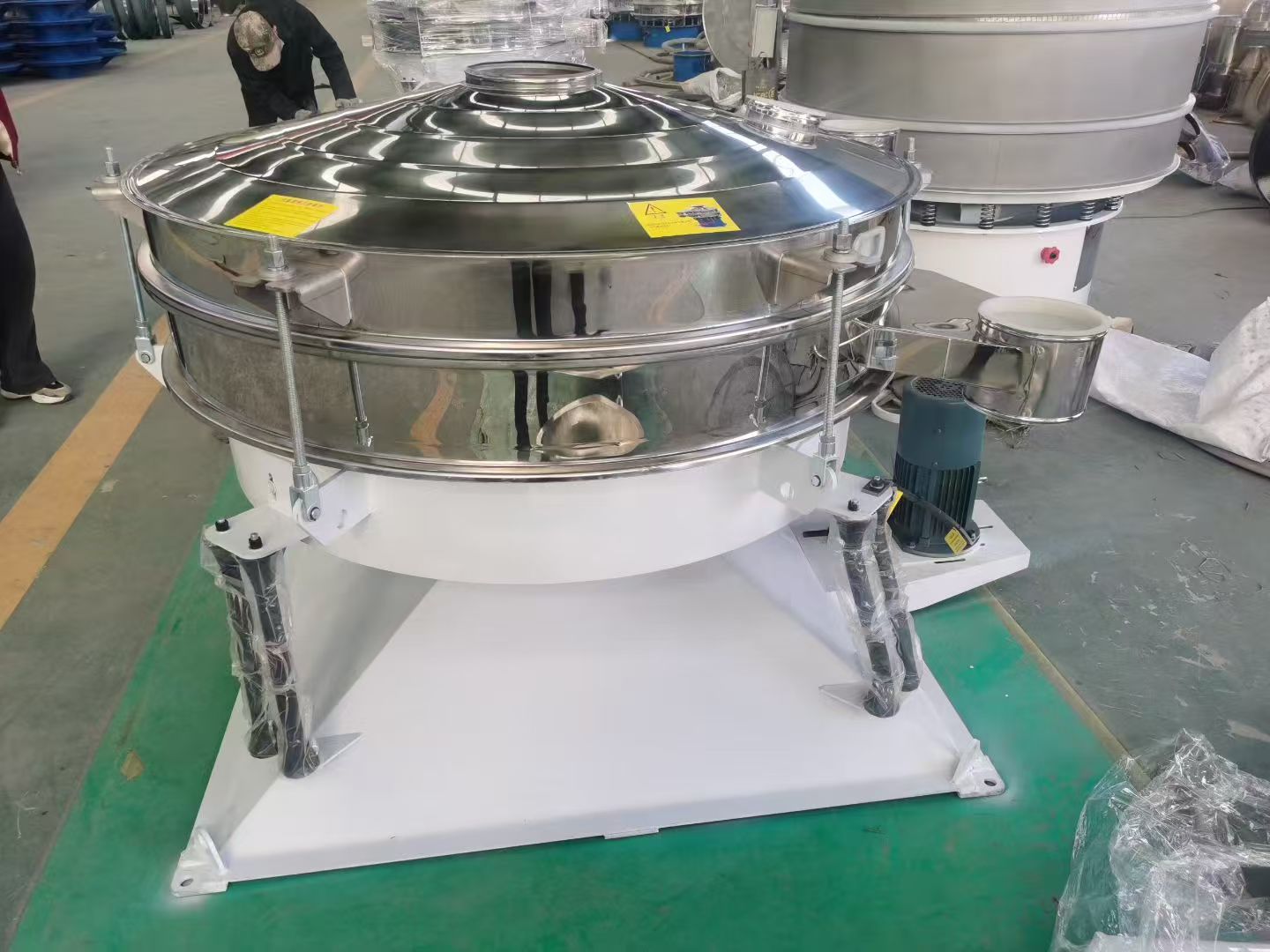

圆形摇摆筛（旋振筛）振幅调节方法

必须停机断电操作，严禁带电调偏心块！

原理：靠电机上下两组偏心重锤（配重块）产生激振力；偏心块夹角越小，激振力越大，振幅越大；夹角越大，振幅越小。上重锤控制水平旋向轨迹，下重锤控制上下垂直振幅。

1. 调节偏心块夹角（最常用，微调振幅 + 物料轨迹）

1. 打开底部检修孔，松开上下偏心块锁紧螺栓；

2. 旋转偏心块改变两者夹角：

  - 缩小夹角（如从 90° 调到 30°）→振幅变大；

  - 增大夹角（如调到 60~85°）→振幅变小；

  - 相位角一般**向出料口反方向调整**，控制物料螺旋运动轨迹；

3. 微调后，先少量投料试机，观察筛面物料运动；

4. 达到理想筛分效果，停机，把偏心块螺栓**彻底锁紧**。

参考：粗颗粒、重物料，小夹角大振幅；细粉、易碎物料，大夹角小振幅，防止打碎颗粒、糊网。

2. 增减附加重块（大幅度改变振幅）

上下偏心块一般带有可拆卸副配重片：

增加配重片 → 激振力变大，振幅增大；

拆掉配重片 → 激振力变小，振幅减小；

注意：上下两侧配重必须对称，不能一侧加一侧不加，否则设备严重失衡、烧轴承。

3. 变频器调速（选配变频机型，间接调节）

带变频电机的摇摆筛：

- 提高频率、升高转速 → 激振力上升，振幅变大；

- 降低频率 → 振幅减小；

限制：不可超过电机额定转速，长期超转容易损坏轴承。

4. 辅助影响因素（不直接调振幅，但会改变实际振动表现）

- 支撑弹簧：弹簧刚度变大，实测振幅会降低；弹簧老化变软振幅会变大；

- 筛机水平倾角：倾角加大，物料流速变快，同等激振力下筛面有效振动表现会减弱。

调试注意事项

1. 振幅不要过大：会造成物料飞溅、筛网撕裂、底座地脚松动、轴承发热损坏；

2. 振幅过小：物料堆积、堵网、透筛差；常规圆形摇摆筛工作振幅大多 2~8mm；

3. 每次改动偏心块后，必须锁紧螺栓；运行一段时间复查，防止螺栓松脱；

4. 双电机机型，两侧偏心块调整角度、配重必须保持一致；
